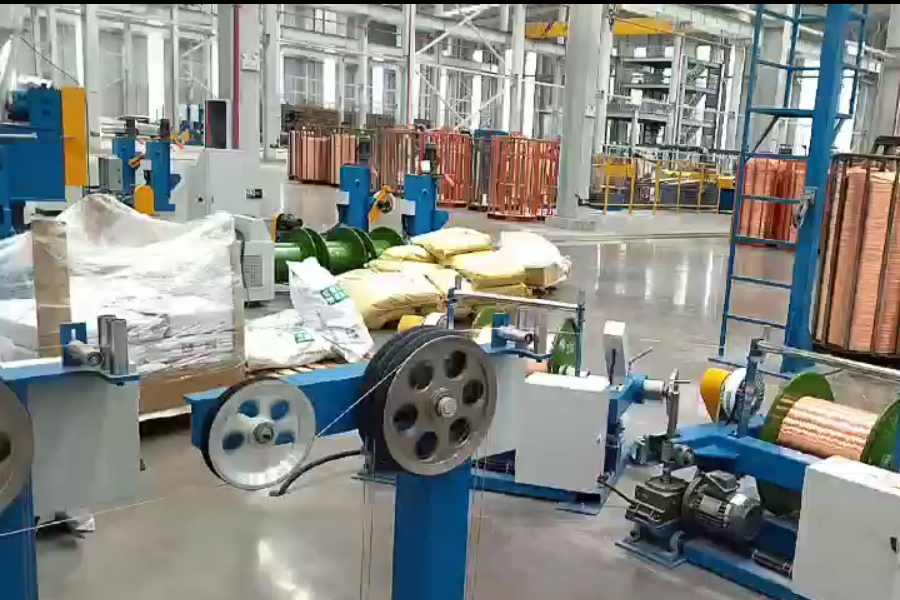

Hur skruvdesign påverkar utdatakvaliteten i en tråd och Kabelextruderingslinje

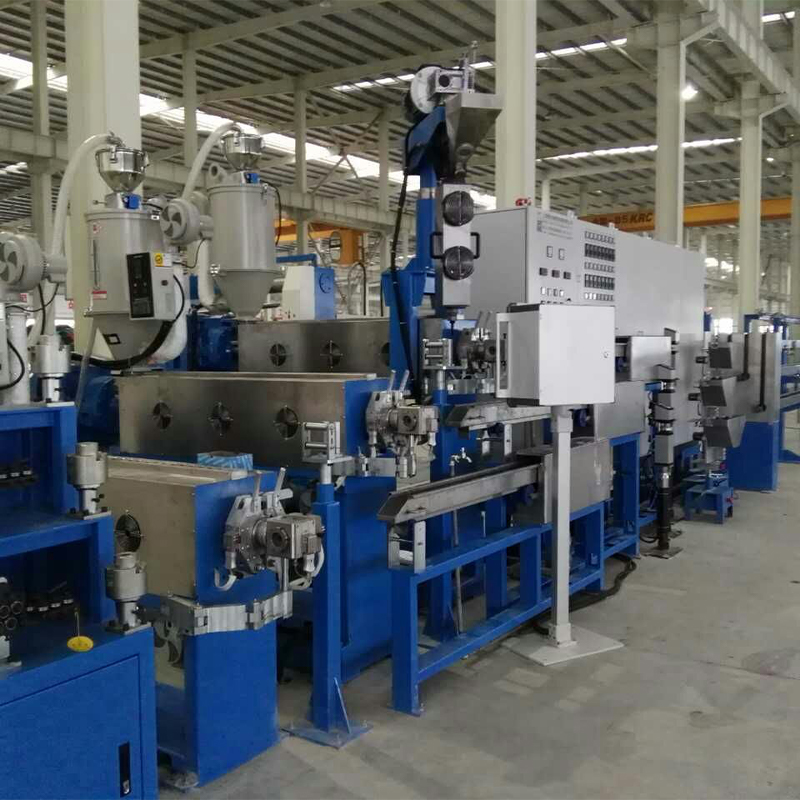

Extruderskruven är hjärtat i alla Tråd- och kabelsträngsprutningslinje , men dess geometri behandlas ofta som en fast parameter snarare än en avstämbar variabel. I praktiken bestämmer skruvdesign - inklusive L/D-förhållande, kompressionsförhållande, flygstigning och barriärzonkonfiguration - direkt smälthomogenitet, utmatningshastighet och isoleringsväggtjocklekens konsistens. En skruv designad för PVC-blandningar, till exempel, kommer att producera märkbart olika smälttemperaturer och skjuvhastigheter när man kör XLPE eller TPE, även vid identiska varvtalsinställningar. Att förstå dessa relationer gör det möjligt för produktionsingenjörer att fatta välgrundade beslut om skruvval snarare än att ställa in det som följde med maskinen.

L/D-förhållandet (längd-till-diameter) är den vanligast citerade skruvparametern. Högre L/D-förhållanden – typiskt 25:1 till 30:1 för kabelisoleringstillämpningar – ger längre uppehållstid för polymersmältan, vilket förbättrar blandningen och den termiska enhetligheten. Men längre skruvar ökar också skjuvvärmetillförseln, vilket kan vara problematiskt för värmekänsliga föreningar som LSZH-material (Low Smoke Zero Halogen). I dessa fall erbjuder en spärrskruvdesign med en dedikerad blandningssektion nära doseringszonen en bättre lösning: den separerar fasta faser och smältfaser tidigare i fatet, vilket minskar förorening av osmält pellets utan överdriven skjuvning.

Shanghai Yessjet Precise Machinery Co., Ltd. konfigurerar skruvgeometri baserat på den specifika blandningsfamiljen och målutmatningsområdet för varje kunds kabelsträngsprutningslinje. Istället för att tillhandahålla en universalskruv utvärderar ingenjörsteamet polymerviskositetskurvor, bearbetningstemperaturfönster och linjehastighetskrav innan de specificerar kompressionsförhållandet och flyggeometrin. Detta tillvägagångssätt eliminerar en vanlig källa till väggtjockleksvariationer som operatörer ofta felaktigt tillskriver formcentrering eller spänningskontrollproblem.

Temperaturprofilering över fatzoner: Varför fler zoner betyder mer kontroll

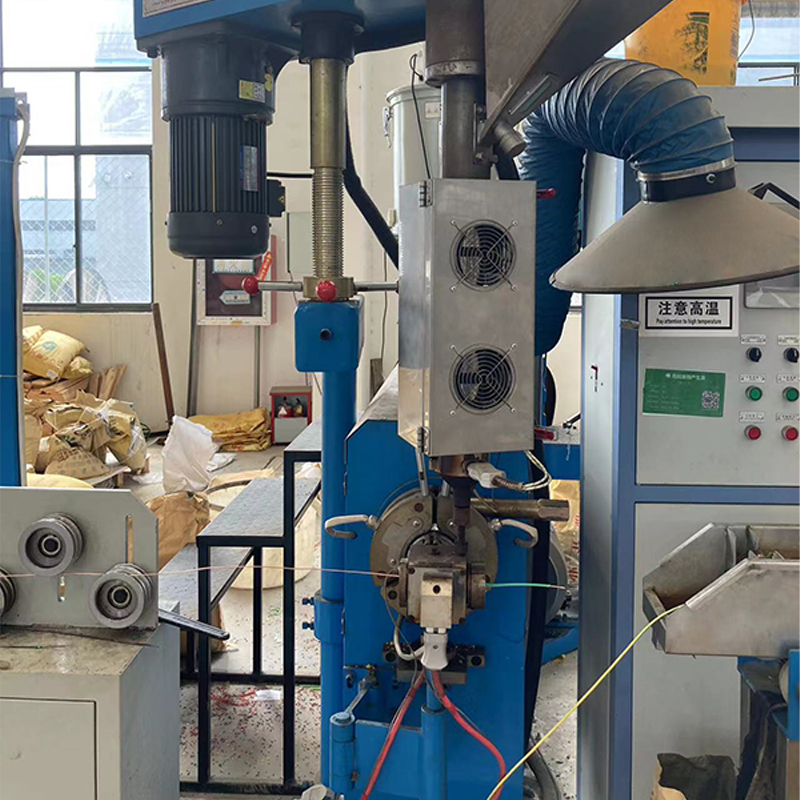

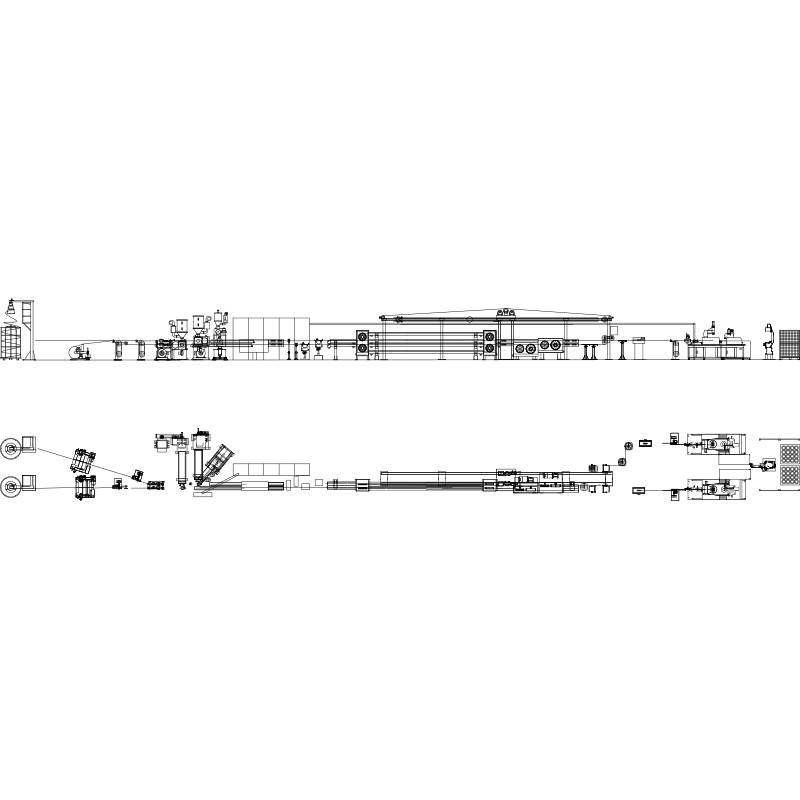

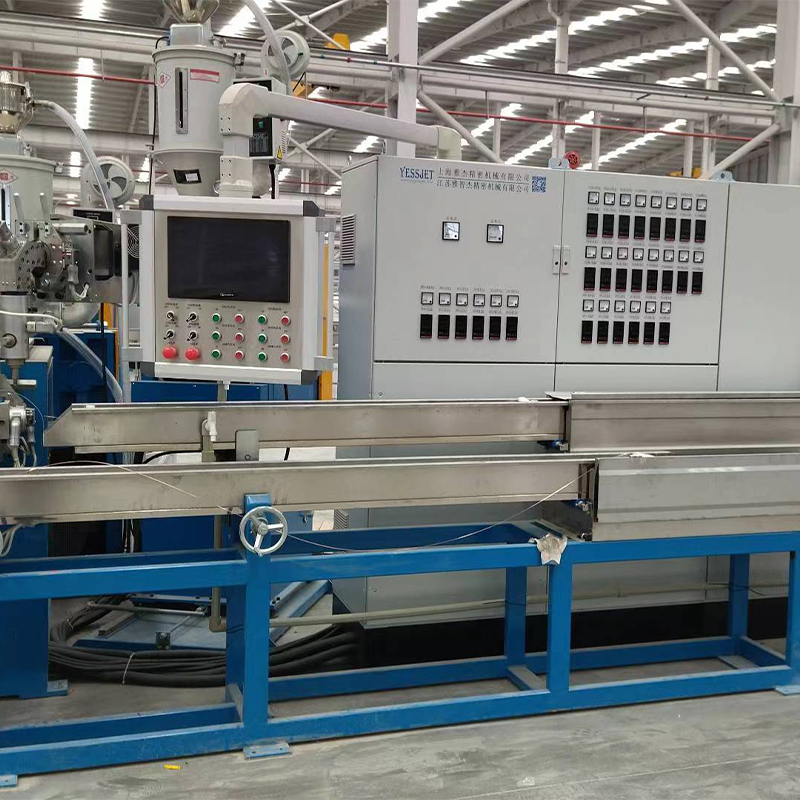

Moderna kabelsträngsprutningslinjekonfigurationer delar typiskt in extruderröret i fem till åtta oberoende kontrollerade uppvärmningszoner, plus separata munstycks- och tvärhuvudszoner. Syftet med denna segmentering är inte bara att värma polymeren till en målsmälttemperatur - det är att hantera den termiska gradienten längs hela plasteringsbanan så att smältan kommer till formen i ett konsekvent, bubbelfritt tillstånd med rätt viskositet för målväggtjockleken och linjehastigheten.

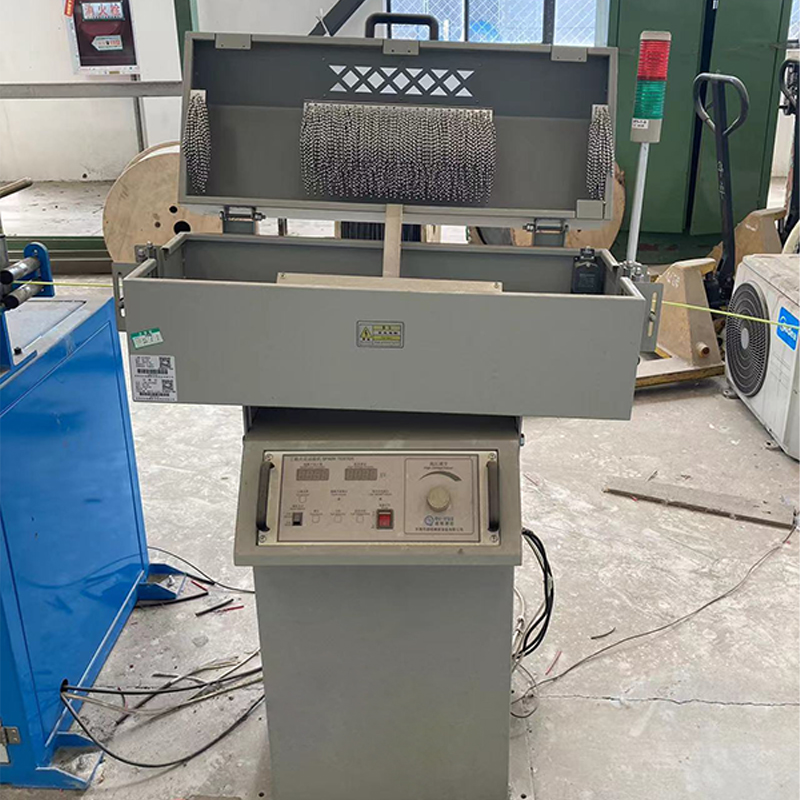

En vanlig missuppfattning är att alla fatzoner bör köras vid liknande temperaturer, med endast blygsamma ökningar mot formen. I praktiken är den optimala profilen mycket materialberoende. För halvkristallina polymerer som HDPE främjar en stigande profil - kallare matningszon, progressivt varmare doseringszon - gradvis smältning och minskar risken för för tidig smältning som blockerar matningen. För amorfa material som styv PVC förhindrar en plattare profil med ett litet dopp i mätzonen nedbrytning från överdriven skjuvvärmeackumulering. Att få den här profilen fel genererar mikrogelinneslutningar eller ytdefekter som bara blir uppenbara under gnisttestning eller under kundens slutanvändningstestning.

Gemensamma temperaturprofilstrategier efter material

Dessa profiler fungerar som startreferenser, inte fasta recept. Verklig optimering kräver smälttrycksmätare vid munstycksinloppet och en infraröd smälttermometer för att validera den faktiska smälttemperaturen oberoende av trumzonens börvärden - en distinktion som har stor betydelse när man kör höghastighetslinjer över 200 m/min.

Caterpillar Haul-Off Tension Control och dess inverkan på ledarens förlängning

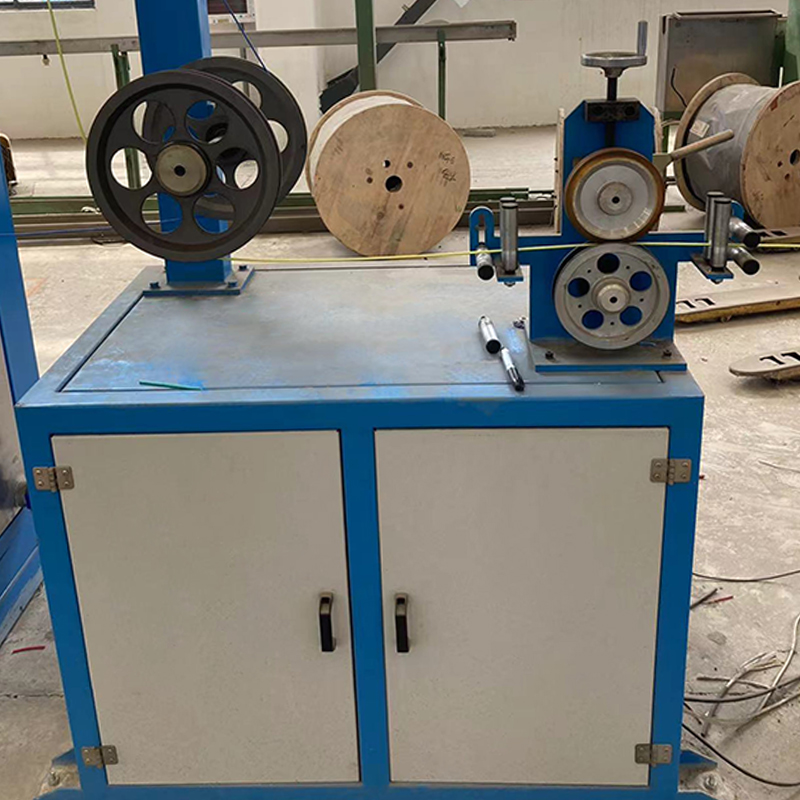

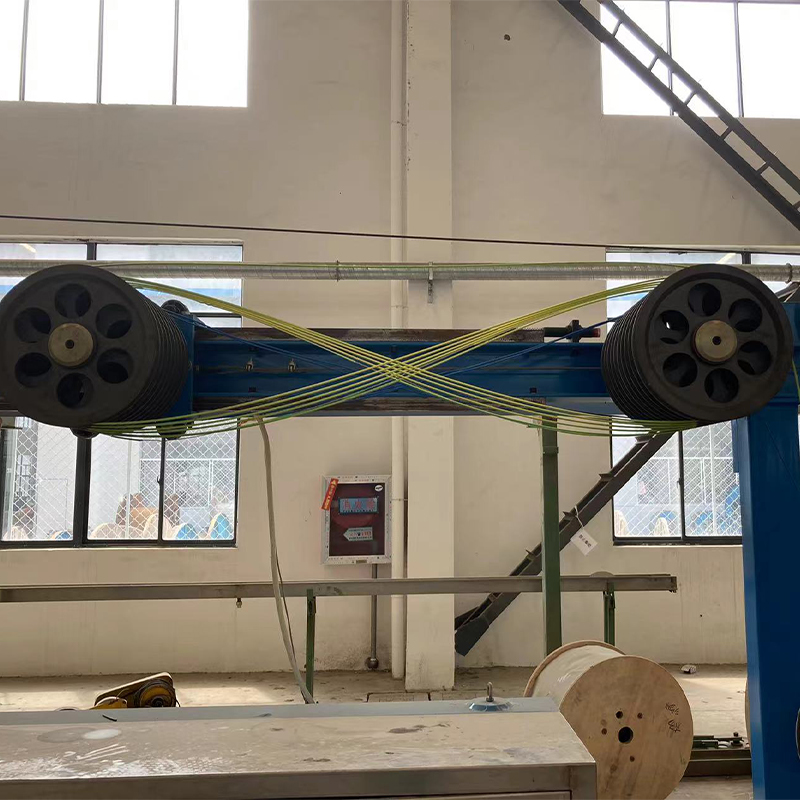

I en tråd- och kabelsträngsprutningslinje gör larvavlägsningsenheten mer än att bara dra den färdiga kabeln med en inställd hastighet – det är den primära mekanismen genom vilken isoleringsväggtjockleken regleras i realtid. Förhållandet mellan avdragningshastighet och extruderns utmatningshastighet bestämmer neddragningsförhållandet, vilket i sin tur styr hur mycket extrudatet sträcker sig mellan munstycksutgången och stelningspunkten. Även en hastighetsvariation på 1–2 % i avdraget kan förskjuta den nominella väggtjockleken utanför det toleransband som specificeras av standarder som IEC 60227 eller UL 83.

En mindre diskuterad konsekvens av avdragsspänning är dess effekt på själva ledaren. När spänningen är överdriven – vanligtvis orsakad av att larvbältestrycket är inställt för högt eller av en oöverensstämmelse mellan avdragningshastigheten och avdragsspänningen – utsätts ledaren för permanent förlängning. I tvinnade ledare komprimerar denna förlängning läggningslängden av individuella ledningar, ändrar ledarens DC-resistans per längdenhet och potentiellt pressar den ur överensstämmelse med resistans per kilometer mätningar. Effekten är särskilt uttalad på fintrådskonstruktioner under 0,5 mm² där trådens draghållfasthetsmarginaler är mindre.

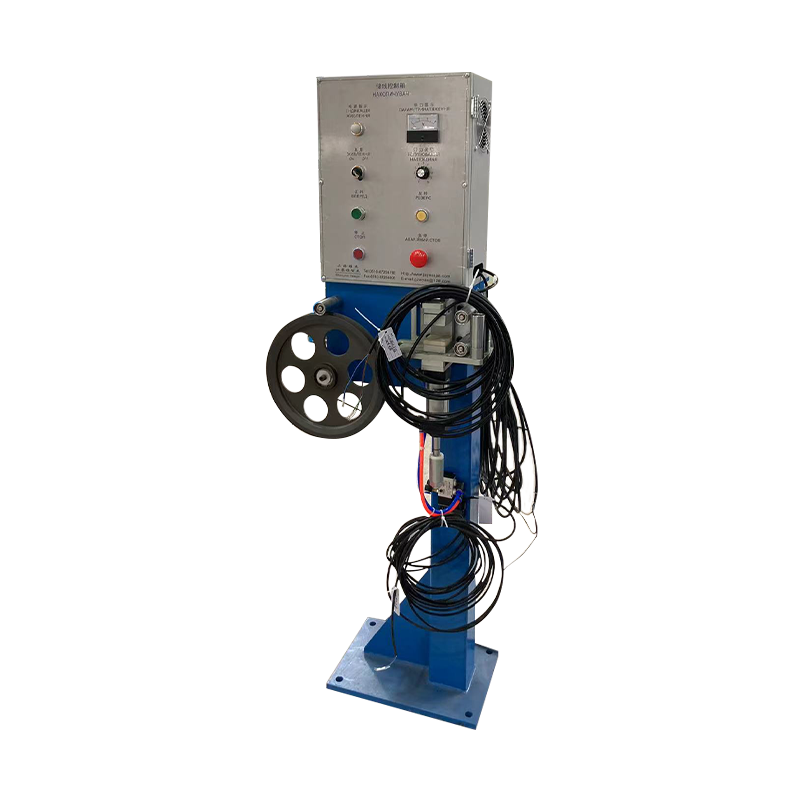

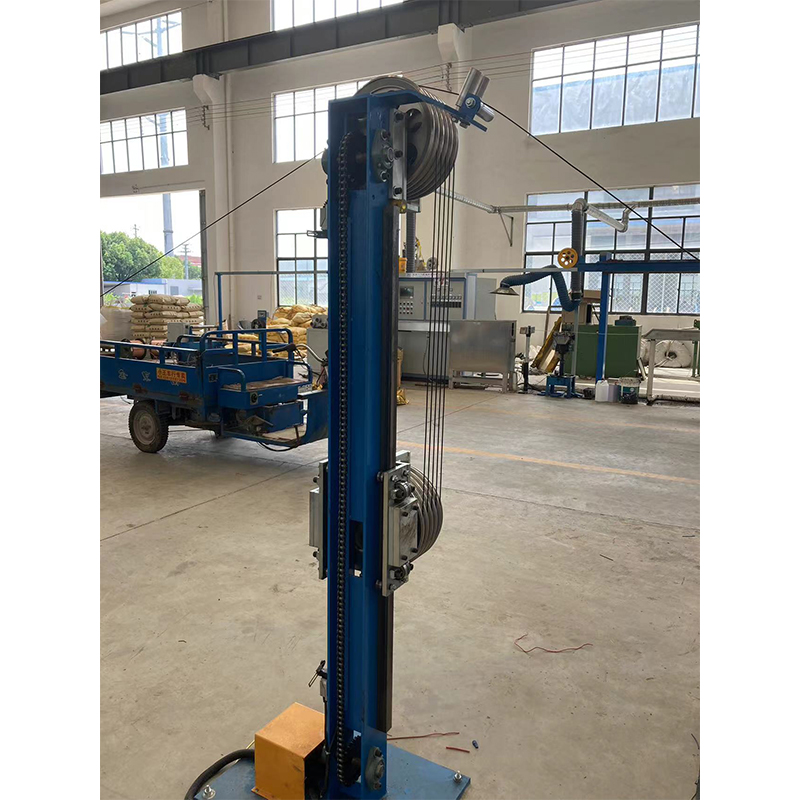

Korrekt larvkonfiguration kräver att remkontaktlängden och trycket matchas med kabelns yttre diameter och mantelns styvhet. Mjukare föreningar som silikon eller flexibel TPU kräver lägre bältesklämkraft och bredare bältesdynor för att undvika ytmarkering. Styrsystemet bör integrera återkoppling av dansrullens position från både utdelningen och upptagningen för att upprätthålla ett stabilt spänningsfönster under hela körningen, inklusive under accelerations- och retardationsfaserna vid start och avstängning.

Eftermontering av äldre linjer: Vad kan och inte kan uppgraderas

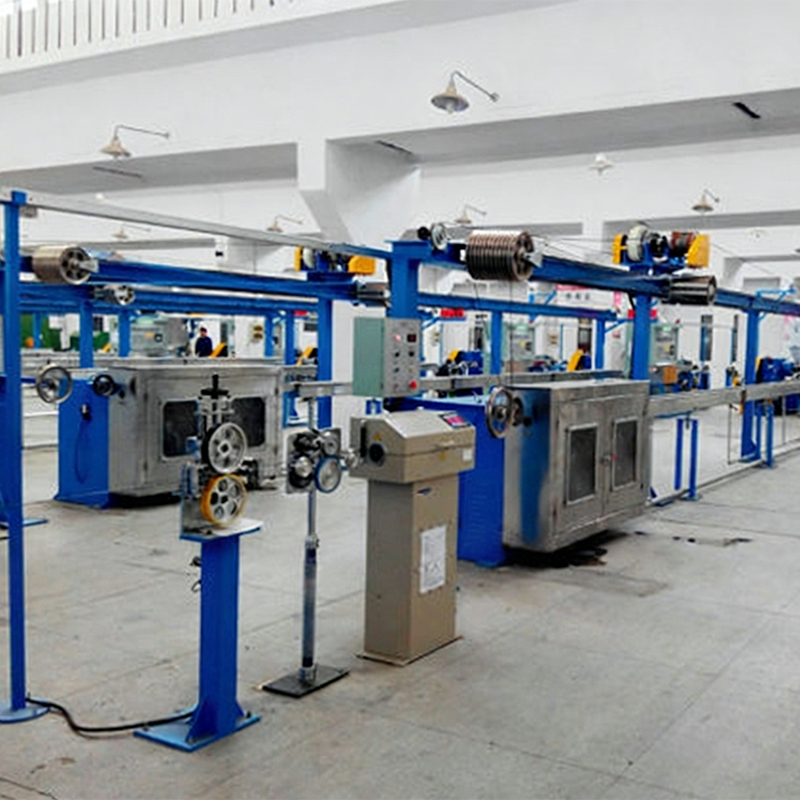

Många kabeltillverkare använder Wire And Cable Extrusion Line-utrustning som är 15–25 år gammal – mekaniskt sund men begränsad av föråldrade styrarkitekturer, analoga temperaturregulatorer och reläbaserad sekvenslogik som förhindrar integration med moderna MES- eller datainsamlingssystem. En komplett linjebyte är inte alltid den mest ekonomiska vägen. Målinriktade eftermonteringar kan återvinna 70–85 % av en ny linjes kapacitet till 30–50 % av kapitalkostnaden, förutsatt att det mekaniska tillståndet hos extrudercylindern, skruven och växellådan når minsta slitagetröskel.

Prioritetsbedömning av eftermontering

• Högvärdiga uppgraderingar: PLC-ersättning med moderna Siemens S7 eller Allen-Bradley ControlLogix-plattformar, pekskärms-HMI med recepthantering, sluten diameterkontroll med lasermätare och servodriven avdragning med spänningsåterkoppling
• Medelvärde uppgraderingar: Ersätter analoga trumzonstyrenheter med digitala PID-enheter med autotuning, uppgradering av frekvensomriktare till strömriktare med variabel frekvens med energiåtervinningsbromsning
• Lägre värde om det inte är fel: Byte av mekaniskt sunda växellådor, extrudertrummor med mindre än 40 % slitage på liner-till-skruv-spel eller kyltrågstrukturer som är korrosionsfria
• Ej eftermonteringskompatibel: Extruderramar med ramförvrängning som överstiger inriktningstoleranserna, tvärhuvuden med avskalade gängformer på centreringsbultar eller matarmagasin med internt slitage som skapar segregering av sammansatta blandningar

Shanghai Yessjet Precise Machinery Co., Ltd. har utvecklat en strukturerad utvärderingsprocess för eftermontering för kunder som använder åldrande Cable Extrusion Line-utrustning. Bedömningen omfattar mätning av skruv- och pipslitage via borescope, test av växellådans glapp, termisk bild av trumvärmarens prestanda och en kontrollsystemrevision för att identifiera föråldrade komponenter utan tillgängliga reservdelar. Detta diagnostiska steg förhindrar kunder från att investera i kontrolluppgraderingar på mekaniska plattformar som kommer att kräva fullständigt utbyte inom tre till fem år oavsett.

Closed-loop Diameter Control: Hur det fungerar och var dess gränser går

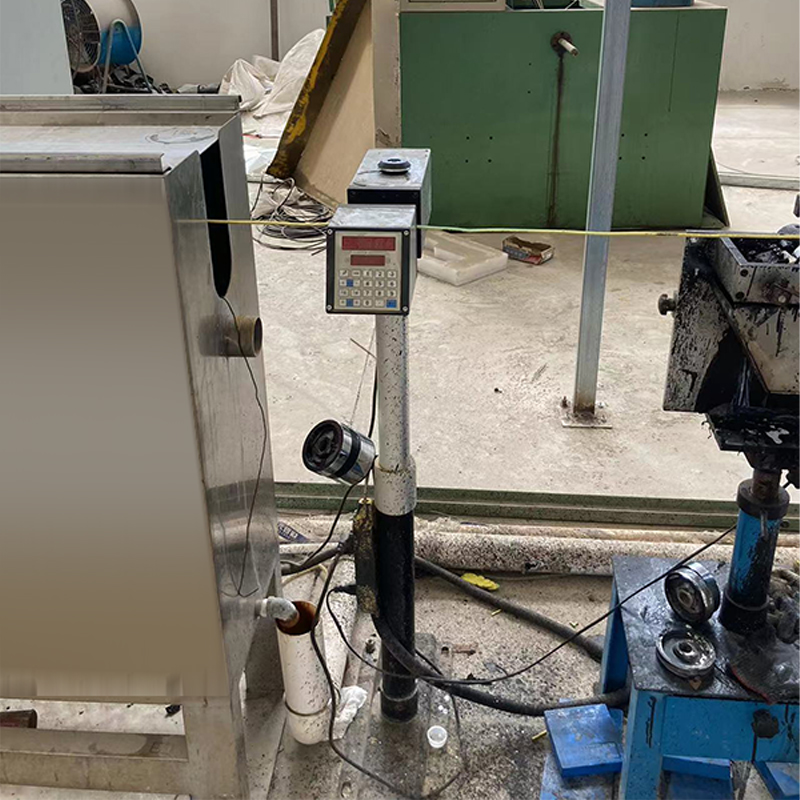

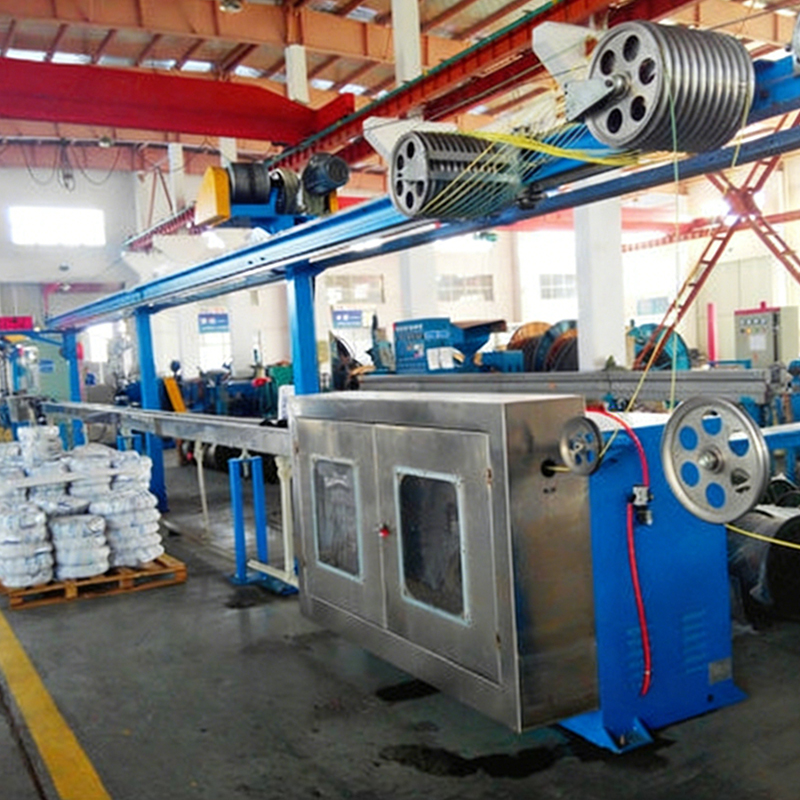

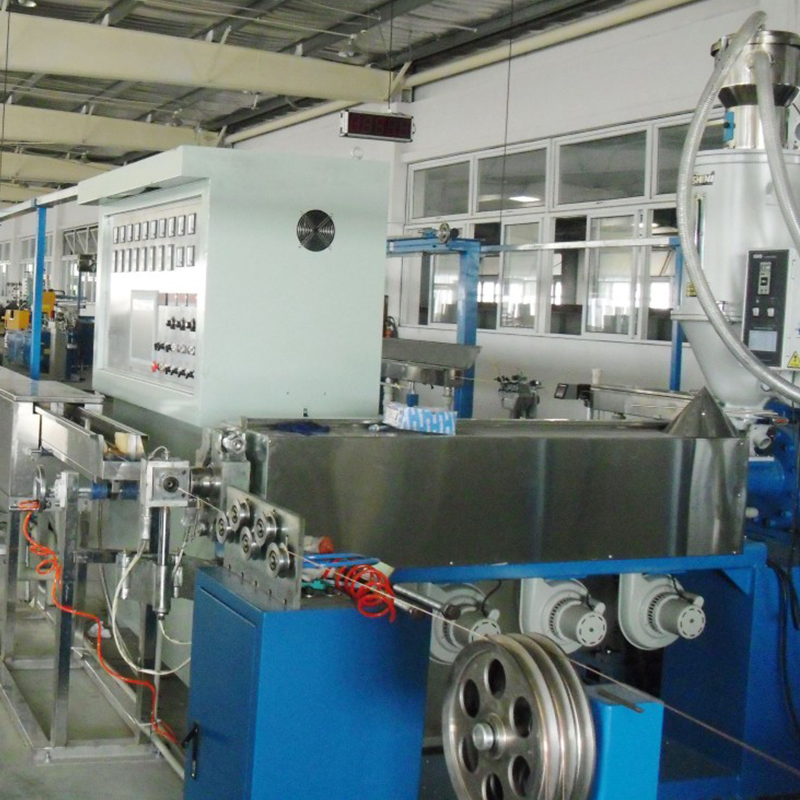

Laserdiametermätare placerade omedelbart efter kyltråget är nu standard på de flesta nya kabelsträngsprutningsinstallationer. Mätaren mäter ytterdiametern kontinuerligt - vanligtvis vid skanningshastigheter på 500 till 2 000 Hz - och matar tillbaka mätningen till linjehastighetsregulatorn eller extruderskruvens hastighetsdrivning för att korrigera avvikelser från måldiametern i realtid. På väl avstämda system kan denna slutna slinga-arkitektur bibehålla diametertolerans inom ±0,02 mm på linjer som går med 100–150 m/min, vilket uppfyller kraven i de flesta IEC- och UL-trådstandarder utan att kräva operatörsingripande under steady-state-produktion.

Men diameterkontroll med sluten slinga har viktiga begränsningar som inte alltid kommuniceras tydligt av utrustningsleverantörer. Mätaren mäter den yttre mantelns diameter - den kan inte direkt detektera väggtjockleksexcentricitet, vilket kräver antingen en ultraljudsväggtjockleksmätare eller en kapacitansbaserad excentricitetsmonitor placerad i vattentråget. En kabel kan mäta perfekt på ytterdiametern medan den körs med 30–40 % excentricitet om formcentreringen driver under en lång körning på grund av termisk expansion av tvärhuvudets kropp. Att enbart förlita sig på diametermätaren för processkontroll kommer att klara ytterdiameterkontroller samtidigt som det genererar material som inte uppfyller minsta väggtjocklek på den tunnaste punkten.

Dessutom är återkopplingsslingans svarstid begränsad av avståndet mellan formutgången och mätarens placering. På linjer med långa kyltråg – nödvändiga för stora ledarkablar där polymeren behöver utökad kyllängd – kan denna transportfördröjning vara 15 till 40 sekunder vid typiska linjehastigheter. Under denna fördröjning har en processstörning (exempelvis en ökning av smälttrycket från ett delvis blockerat skärmpaket) redan producerat 25 till 60 meter kabel utanför toleransen innan styrsystemet reagerar. Att förstå denna fördröjning och ställa in lämpliga dödbandsparametrar i kontrollalgoritmen är viktigt för att förhindra överkorrigeringsoscillation, som ofta är mer skadlig för produktens konsistens än den ursprungliga störningen.

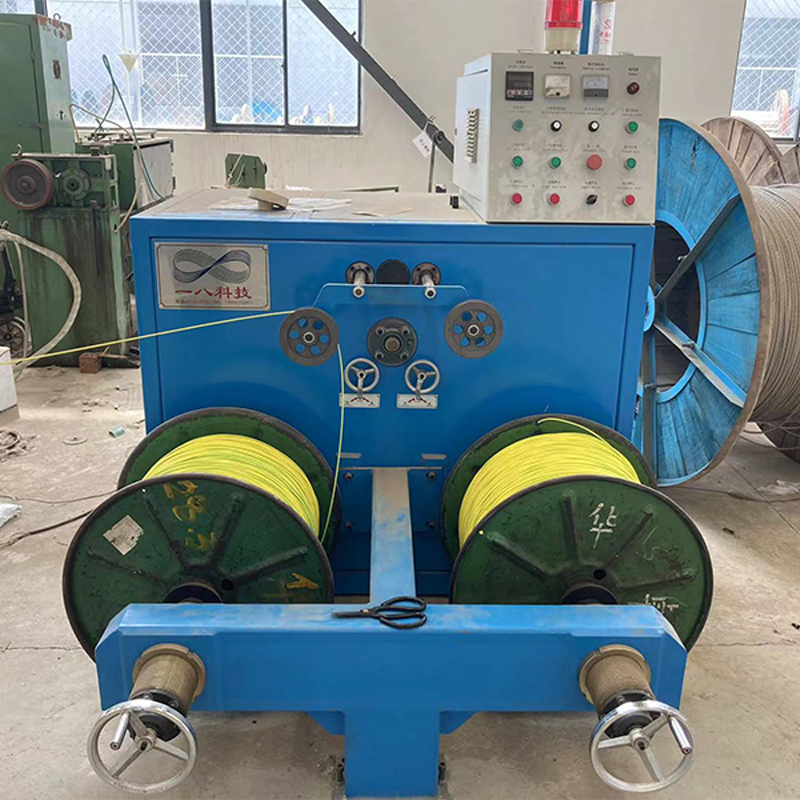

Automatisk lindning och robotpalletering: integrationsöverväganden för end-of-line automation

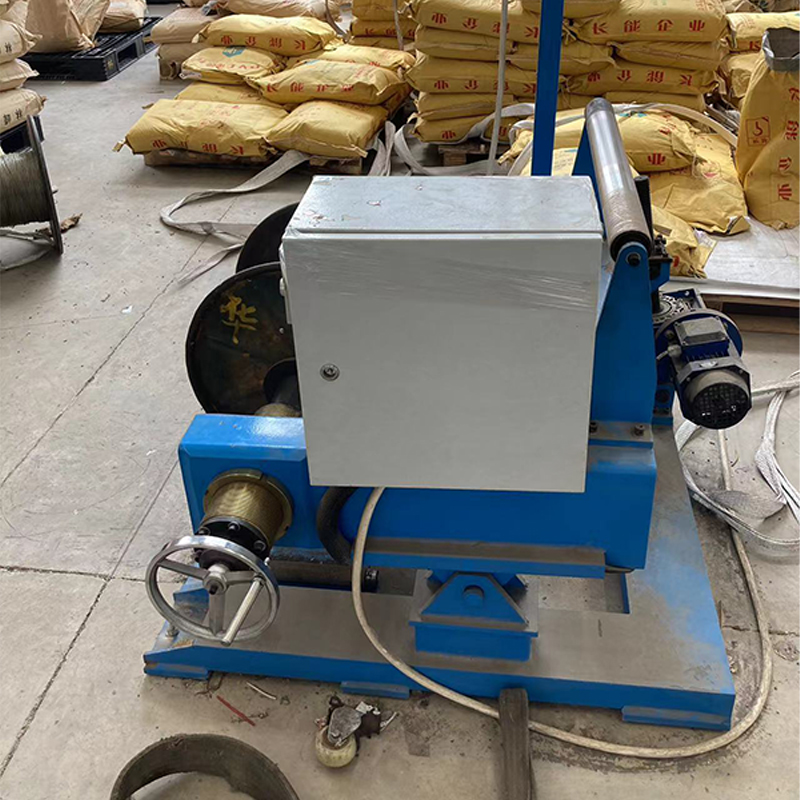

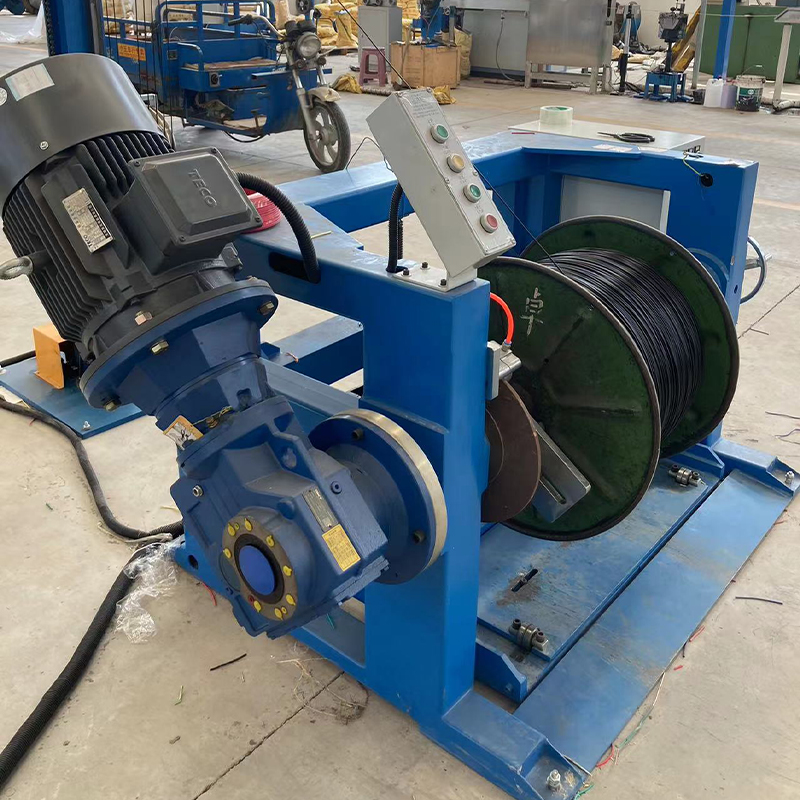

End-of-line automation – som omfattar automatiska lindningsmaskiner, bandnings- eller tejpningsstationer och robotbaserade palleteringssystem – planeras ofta som ett framtida tillägg under den första idrifttagningen av tråd- och kabelsträngsprutningslinjen, och skjuts sedan upp på obestämd tid på grund av kapitalbegränsningar eller integrationskomplexitet. Konsekvensen är att manuell lindning och palletering blir produktionsflaskhalsen, vilket begränsar linjehastigheten inte av extruderns utmatningskapacitet utan av den fysiska hastigheten med vilken operatörer kan hantera färdiga rullar. På linjer som producerar byggnadstråd med liten tjocklek med hastigheter över 300 m/min är manuell lindning helt enkelt inte lönsam – spolbytecykeln kan inte hålla jämna steg med produktionsproduktionen.

Att integrera automatiska coilers i en befintlig linje kräver uppmärksamhet på flera parametrar som är inställda på extruderns kontrollnivå: noggrann mätarräkning från avdragsgivaren, en tillförlitlig skärsignal till den flygande kniven eller den roterande fräsen, och en spolöverföringssekvens som inte tillåter slak i kabeln att ackumuleras mellan skäraren och den nya spolens kärna. Om extruderlinje-PLC:n inte konstruerades med dessa handskakningssignaler i åtanke, kan eftermontering av automatiska coilers kräva betydande omarbetning av styrsystemet utöver att bara installera coilerns hårdvara.

Shanghai Yessjet Precise Machinery Co., Ltd. designar tråd- och kabelextrusionslinjestyrningsarkitekturer med end-of-line automationsintegration som en planerad förmåga från den första konstruktionen, även när kunden inte omedelbart köper rullnings- och palleteringsutrustningen. Reserv I/O-kapacitet, förkopplade kopplingsplintar för spolarkommunikation och dokumenterade signalkartor ingår i standardpaketet för driftsättning – vilket gör att kunderna kan lägga till robotpalletering eller automatisk lindning senare utan att återvända till fabriken för en omkonstruktion av styrsystemet. Detta framåtkompatibla tillvägagångssätt minskar avsevärt den totala investeringen som krävs när produktionsvolymer så småningom motiverar full end-of-line automatisering.
