Aktiv spänningskontroll in Motoriserad betalningsutrustning för trådkabel : Hur det skiljer sig från passiv bromsning

Den grundläggande skillnaden mellan motoriserade och passiva pay-off-system ligger i hur backspänning genereras och upprätthålls under avvecklingsprocessen. Passiva system – magnetiska pulverbromsar, friktionsskivbromsar eller mekaniska dragmekanismer – applicerar ett fast eller manuellt justerbart motståndsvridmoment på spolaxeln, och förlitar sig på det mekaniska motståndet för att skapa spänning i tråden när den dras av nedströmsprocessen. Detta tillvägagångssätt fungerar tillfredsställande i stationära förhållanden men misslyckas förutsägbart vid de två mest kritiska ögonblicken av varje produktionskörning: acceleration från stillastående och retardation till stopp. Under acceleration betyder trögheten hos en hel tung kabelspole att bromsvridmomentet som krävs för att bibehålla målspänningen är betydligt högre än under konstant körning - en passiv bromsuppsättning för konstant spänning kommer att tillåta en slak slinga att bildas under accelerationen, som sedan snäpper spänd när nedströmshastigheten stabiliseras och skapar en spänntrådsspets som kan förlänga hela trådens spetsar.

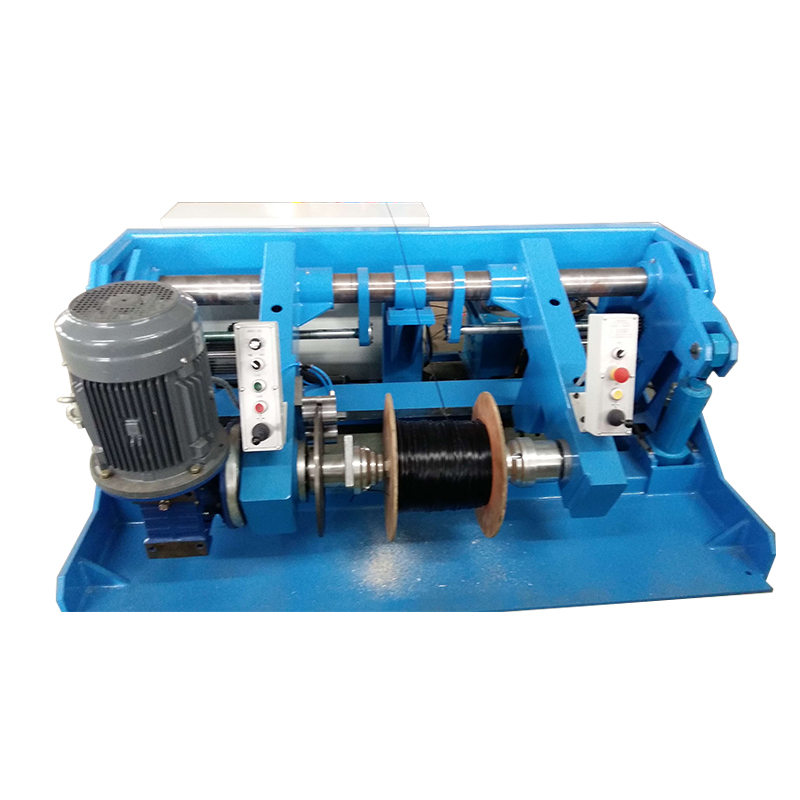

Motoriserad Wire Cable Pay-Off Utrustning löser detta genom att aktivt driva spolen i avrullningsriktningen med ett kontrollerat vridmoment som kompenserar spolens tröghet under accelerations- och retardationsfaser. Drivsystemet – vanligtvis en vektorstyrd växelströmsmotor eller en servodrivning – tar emot en hastighetsreferens från nedströmslinjen och applicerar ett vridmomentkommando som beräknas för att bibehålla dansrullen vid sin målposition under hela hastighetsområdet. När nedströmslinjen accelererar, ökar den motoriserade pay-off-drivningen sitt utgående vridmoment för att proaktivt linda upp kabeln istället för att vänta på att dansaren ska tappa och signalera ett spänningsunderskott. Resultatet är en spänningsprofil som förblir inom ±5 % av börvärdet över hela accelerations- och retardationsenveloppen – en kontrollnivå som passiva system inte kan uppnå på kabelspolar med stor diameter och hög tröghet.

Shanghai Yessjet Precise Machinery Co., Ltd. integrerar tröghetskompensationsalgoritmer i frekvensomriktarkonfigurationen av sin utbetalningsutrustning för motoriserade trådkabel, kalibrerad till den faktiska spoldiametern och viktintervallet specificerat för varje installation. Tröghetskompensationsparametrarna ställs in under driftsättning med ett kontrollerat accelerationsramptest, och den resulterande spänningsstabiliteten verifieras mot målenveloppen innan linjen går in i produktion – vilket säkerställer att prestandaegenskaperna uppfyller processkraven från den första produktionskörningen snarare än att kräva utökad trial-and-error-justering av kundens operatörer.

Kompensation för spoldiameter: Varför spänningen avlönar utan det

En kabelspole som rullas av på en motoriserad kabelavbetalningsmaskin ändrar sin effektiva diameter kontinuerligt under hela körningen - med början vid det yttre lagrets diameter och minskar till kärndiametern när kabeln förbrukas. För en typisk stor industriell spole kan denna diameterförändring representera ett förhållande på 3:1 till 5:1 mellan fullt och tomt tillstånd. Om pay-off-drivningen bibehåller ett konstant rotationshastighetsbörvärde snarare än att kompensera för denna diameterändring, kommer den linjära kabelns utgångshastighet att minska proportionellt när spolen töms, vilket tvingar nedströmsprocessen att antingen acceptera variabel matningshastighet eller förlita sig på att ackumulatorbufferten absorberar underskottet. På strängsprutningslinjer där ledarmatningshastigheten direkt påverkar isoleringsväggtjockleken, översätts okompenserad diameterförändring i pay-off till en progressiv väggtjockleksökning när spolen töms - en defekt som utvecklas tillräckligt långsamt för att klara initiala kvalitetskontroller men misslyckas vid statistisk provtagning över rullens längd.

Det korrekta tekniska tillvägagångssättet är kontinuerlig uppskattning av spoldiametern med automatisk hastighetskorrigering applicerad på utbetalningsdrivningen. Diameteruppskattning kan implementeras genom tre metoder, var och en med olika noggrannhetsegenskaper och hårdvarukrav:

• Dansarpositionsintegration: Dansarrullens förskjutning integreras över tid för att uppskatta förbrukad kabellängd, vilket kombineras med den kända spolgeometrin för att beräkna den aktuella lindningsdiametern - effektiv för konsekventa spolgeometrier men ackumulerar fel om dansaren körs nära dess rörelsegränser under längre perioder
• Beräkning av hastighetsförhållande: Förhållandet mellan pay-off spolkodarens hastighet och nedströms linjekodarens hastighet används för att beräkna den effektiva avlindningsdiametern i realtid - exakt och självkorrigerande men kräver en tillförlitlig hastighetssignal från nedströmsprocessen som är synkroniserad med pay-off-styrenheten
• Direkt optisk mätning: En laseravståndssensor eller ultraljudsgivare mäter den aktuella spolens ytterdiameter direkt - metoden med högsta noggrannhet, oberoende av ackumulerat beräkningsfel, men lägger till kostnaden för sensorns hårdvara och kräver skydd mot kabeldamm och smörjmedelsföroreningar i mätfältet

I praktiken erbjuder beräkningsmetoden för hastighetsförhållande den bästa balansen mellan noggrannhet och enkel implementering för de flesta Automatisk utbetalningsmaskin för trådkabel installationer. Kompensationsuppdateringshastigheten bör vara tillräcklig för att spåra diameterförändringar mellan individuella lindningslager — för en typisk kabel med 1,5 mm isolerad diameter på en 400 mm tvärbreddsspole representerar varje lager cirka 0,003 mm diameterförändring, vilket kräver en uppdateringshastighet på minst en beräkning per spolvarv för att bibehålla kompensationsnoggrannheten inom 5 % av den faktiska diametern.

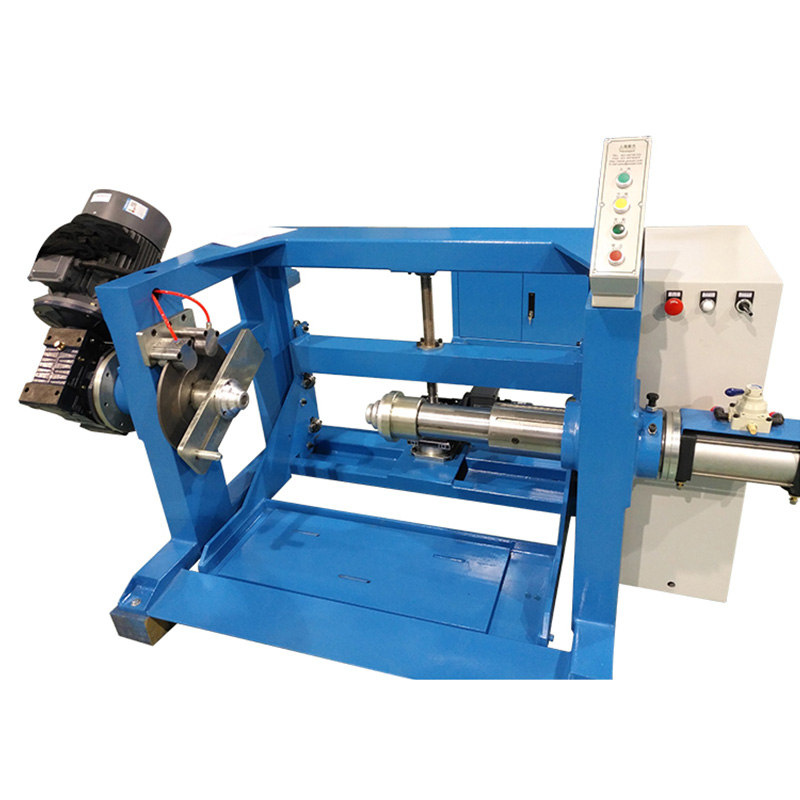

Spolbelastning och inriktning: De mekaniska faktorerna som bestämmer spänningslikformigheten

Ojämnhet i spänningen i utrustning med motoriserad trådkabel tillskrivs ofta kontrollsystemproblem när den faktiska grundorsaken är mekanisk felinriktning vid spolens monteringspunkt. En spole monterad med sin rotationsaxel icke vinkelrät mot utbetalningsriktningen - även med 1 till 2 grader - skapar en sinusformad spänningsvariation vid lindningsfrekvensen när kabeln dras växelvis mot och bort från flänsytan under avlindningen. Denna spänningsrippel uppträder på dansrullen som en rytmisk svängning som spänningskontrollslingan inte kan undertrycka eftersom störningsfrekvensen matchar eller överskrider kontrollslingans bandbredd. Den resulterande spänningsvariationen är typiskt 8–15 % topp-till-topp vid lindningsfrekvensen och reagerar inte på PID-justeringar, vilket leder till att operatörer felaktigt drar slutsatsen att styrsystemet är källan till problemet.

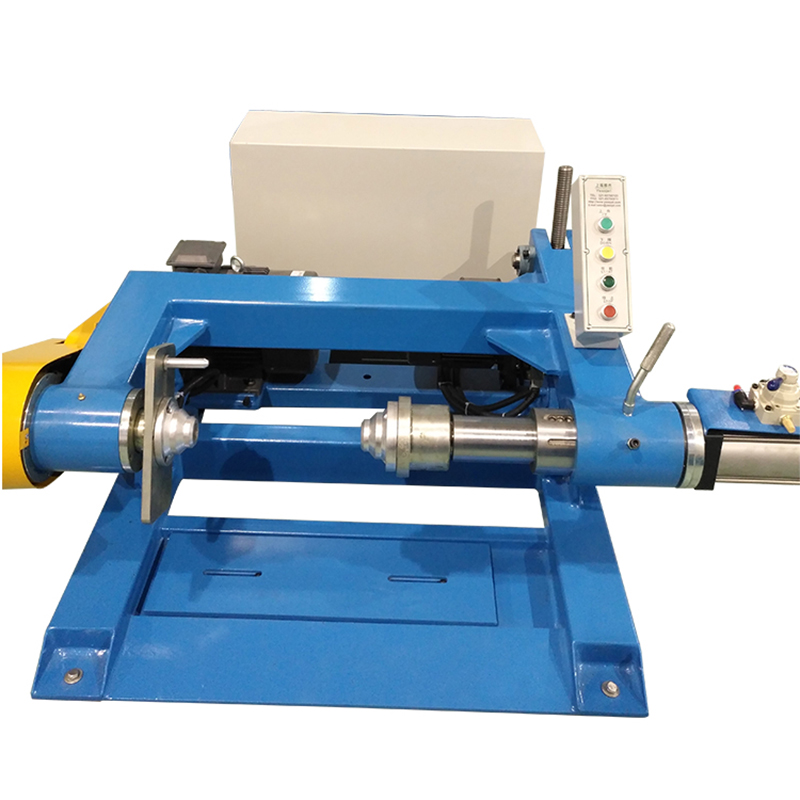

Korrekt spolinriktning kräver både axiell vinkelräthet och lateral centrering av spolen i förhållande till utmatningsriktningen. Axiell vinkelräthet ställs in av utdelningsramens geometri och inriktningen av spolaxelns lagerblock – verifierad med hjälp av en visare som korsas längs spolens flänsyta medan axeln roteras för hand. Lateral centrering säkerställer att kabeln går ut ur spolen i rätt vinkel för det första styröglan, vilket minimerar flottans vinkel - vinkeln mellan kabelutgångspunkten vid spolen och mittlinjen på den första styrningen - som bör hållas under 1,5 grader för att förhindra flänsslitage och kantnötning på de yttersta kabellagren.

Vanliga spolmonteringsfel och deras spänningseffekter

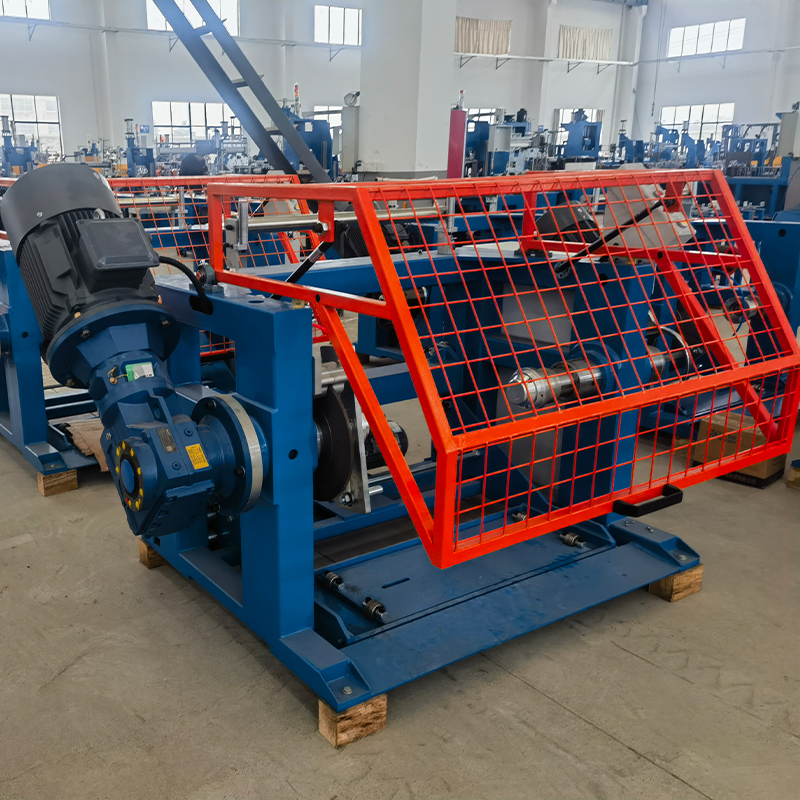

Reel Change Sequence Design: Minimera stilleståndstiden utan att kompromissa med spänningskontrollen

Rullbyteshändelsen – övergång från en uttömd spole till en ny full spole på en automatisk trådkabelavbetalningsmaskin – är det högsta riskmomentet i pay-off-systemets driftscykel ur både produktionskontinuitet och spänningskontrollperspektiv. På linjer utan en dedikerad haspelbyteackumulator måste nedströmsprocessen stoppas helt under hela bytessekvensen, vilket på ett manuellt laddat system vanligtvis tar 3 till 8 minuter beroende på spolvikt och tillgänglighet för hanteringsutrustning. För en strängpressningslinje som körs kontinuerligt kräver även ett 3-minutersstopp en uppstartsrensning och stabiliseringsperiod innan produktkvaliteten återgår till specifikationen – vilket i praktiken gör den totala produktionsförlusten per rullbyte 8 till 15 minuters användbar produktion.

Flygande skarvsystem – som förenar den utarmade spolens bakdel med ledningen på den nya spolen medan båda är i rörelse – eliminerar denna produktionsförlust men kräver exakt tidskoordinering mellan skarvmanöverdonet, avbetalningsdrivningen och ackumulatorsystemet. Skarven måste ske medan ackumulatorn släpper sin lagrade kabellängd för att bibehålla nedströms ledningshastighet under det tillfälliga stoppet av den utarmade spolen. Om ackumulatorkapaciteten är otillräcklig för att täcka hela skarvsekvenstiden, kommer nedströmsprocessen att uppleva ett spänningsbortfall som gör att strängsprutningstvärhuvudet ser en tillfällig spänningsreduktion – vilket potentiellt tillåter ledaren att vandra från centrum i formen och producerar en längd av excentrisk isolering som måste skrotas.

• Ackumulatorstorlek för flygande skarv: Ackumulatorns slaglängd måste lagra minst 1,5 gånger kabelutgången under den maximala förväntade skarvsekvenstiden, med ytterligare 50 % marginal som svarar för variation i operatörens svarstid och skarvhuvudets cykeltid under produktionsförhållanden
• Tillförlitlighet för slutdetektering: Optiska eller induktiva sensorer som upptäcker spolens nästan tomma tillstånd måste utlösa skarvinitieringssignalen med tillräcklig förvarning - vanligtvis när 2 till 3 lager kabel finns kvar på spolen - för att tillåta ackumulatorn att bygga upp sin fulla lagringskapacitet innan skarvningshändelsen börjar
• Ny spolföracceleration: Den nya spoldrivningen bör accelerera den färska spolen för att matcha den aktuella linjens ythastighet innan skarvklämman kopplas in - skarvning till en stationär eller långsamt rörlig spol skapar en spänningsimpuls när skarvningspunkten övergår från den gamla spolen till den nya, vilket potentiellt bryter skarvförbandet på finförsedd tråd
• Återstabilisering av spänning efter skarvning: Efter skarven kräver utbetalningsspänningskontrollslingan en återstabiliseringsperiod när den övergår från att arbeta på de gamla spoltröghetsegenskaperna till den nya fulla spolen - styrsystemet bör tillämpa en mjuk övergång i tröghetskompensationsparametrarna snarare än en omedelbar stegändring för att förhindra översvängning

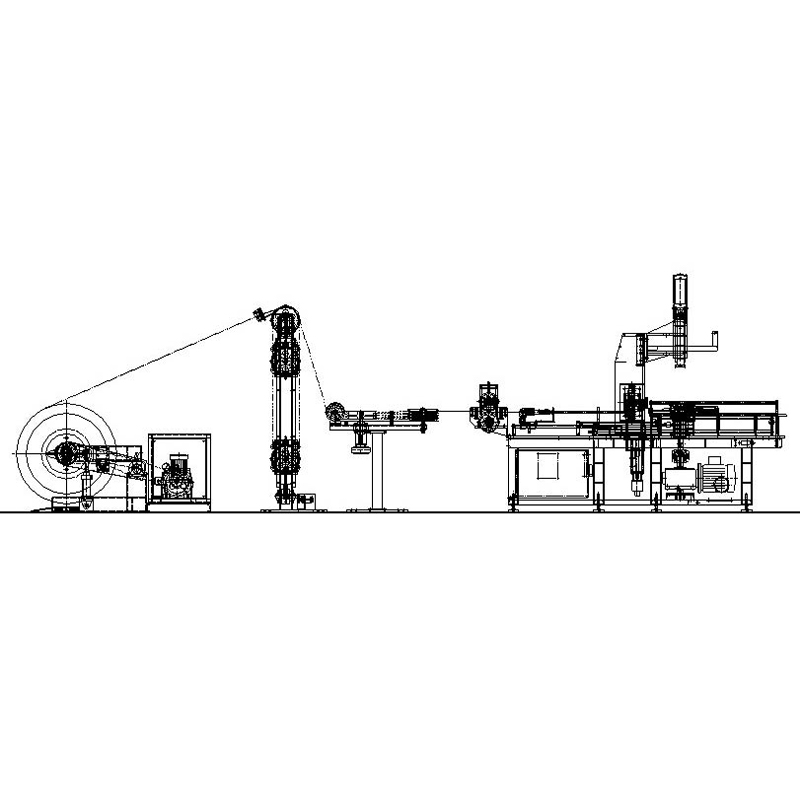

Integrering av motoriserad kabelavbetalningsmaskin med styrsystem för extrudering

En motoriserad kabelavbetalningsmaskin som fungerar som en fristående enhet – med sitt eget oberoende spänningsbörvärde och danskontrollslinga – introducerar en inneboende konflikt med extruderingslinjens styrsystem för avlägsningshastighet. Båda systemen försöker reglera kabelspänningen vid sina respektive punkter: utdelningen bibehåller uppströmsspänningen vid ledarens ingång, och avdragningen upprätthåller nedströmsspänningen vid den isolerade kabelutgången. Om dessa två kontrollslingor inte koordineras via en delad kommunikationslänk kan de komma in i en motstridig svängning där utdelningen ökar spänningen som svar på ett dansfall medan avdraget samtidigt minskar hastigheten som svar på en spänningsökning – vilket skapar en ihållande fram- och tillbaka-interaktion som ingendera slingan kan lösa oberoende av.

Den korrekta integrationsmetoden är en hierarkisk styrarkitektur där extrusionslinjemaster-PLC:n ger en hastighetsreferens till motoriserad trådkabel Pay-Off Equipment-drift som en framkopplingssignal, med pay-off-dansarpositionskontrollslingan som fungerar som en trimjustering ovanpå huvudhastighetsreferensen snarare än som en oberoende hastighetsregulator. I den här konfigurationen följer pay-off-drivningen linjehastigheten proaktivt genom frammatningssignalen, och dansslingan behöver bara korrigera för resterande hastighetsfel – vilket minskar kravet på styrbandbredd och eliminerar potentialen för loopinteraktion. Kommunikationslänken mellan linjemaster-PLC och pay-off-frekvensomriktaren bör använda ett deterministiskt fältbussprotokoll — PROFIBUS, EtherNet/IP eller PROFINET — med en cykeltid under 10 millisekunder för att säkerställa att framkopplingssignalen levereras med tillräcklig aktualitet för att vara effektiv under linjeaccelerationsramper.

Etablerat i Shanghai 2002 och expanderat genom Jiangsu Yessjet Precise Machinery Co., Ltd. i Yixing 2017, designar Shanghai Yessjet Precise Machinery Co., Ltd. Motorized Wire Cable Pay-Off Equipment med inbyggd integrationskapacitet för de extrusionslinjestyrplattformar som oftast används i serier, i Qi-Subish och Qimens kabeltillverkning. serien och Allen-Bradley ControlLogix. Utbetalningsdrivningsgränssnittet är förkonfigurerat för att acceptera en huvudhastighetsreferens via lämpligt fältbussprotokoll, med parametrarna för danstrimslingan fabriksinställda till en stabil startkonfiguration som operatörerna kan finjustera på plats utan att kräva expertis i drivningens programmering. Denna integrationsmetod minskar idrifttagningstiden för nya linjeinstallationer och eliminerar de kontrollinteraktionsproblem som är vanliga när pay-off utrustning från olika leverantörer läggs till en befintlig extruderingslinje utan teknisk koordinering av styrarkitekturen.

Val av spänningsbörvärde för olika ledarematerial och mätare

Att välja rätt spänningsbörvärde på en Automatisk Wire Cable Pay-Off Machine handlar inte om att välja ett bekvämt mellanvärde inom maskinens arbetsområde – det är en materialspecifik beräkning som balanserar tre konkurrerande krav: tillräcklig spänning för att bibehålla ledarens rakhet och förhindra att spolen lindar av, spänningen är tillräckligt låg för att undvika ledningsförlängning inom en tillräckligt stabil spänningsgräns och förhindra att ledaren sträcker sig utöver den elastiska gränsen. dö. Vart och ett av dessa krav sätter olika begränsningar på det acceptabla spänningsfönstret, och skärningspunkten mellan alla tre begränsningarna definierar det korrekta arbetsområdet för en given ledarespecifikation.

Ledarförlängning är den mest kritiska begränsningen för ledare med finmått och hög renhet. När pay-off spänningen överstiger ledarens proportionella gräns - spänningsnivån under vilken deformationen är helt elastisk - uppstår permanent förlängning, vilket minskar ledarens tvärsnittsarea och ökar dess motstånd per längdenhet. För syrefria kopparledare (OFC) är den proportionella gränsen lägre än för standard koppar med elektrolytisk tuff pitch (ETP), vilket innebär att spänningsbörvärden som är acceptabla för standardtråd kan orsaka mätbar förlängning på OFC-ledare med samma tjocklek. Spänningsgränsen i Newton för en given ledare kan beräknas från den proportionella spänningsgränsen (typiskt 30–40 % av sträckgränsen för en konservativ driftsmarginal) multiplicerad med ledarens tvärsnittsarea - en beräkning som bör utföras för varje ledarespecifikation snarare än antas skalas linjärt med ledarens vikt.

Dessa värden fungerar som tekniska utgångspunkter och måste verifieras mot den specifika ledarleverantörens mekaniska egenskapsdata för det faktiska produktionspartiet. Ledarens mekaniska egenskaper varierar mellan leverantörer och mellan produktionspartier från samma leverantör - särskilt för tvinnade ledare där de individuella tråddragningsparametrarna påverkar den slutliga trådens sträckgräns. Att upprätta ett protokoll för spänningsvalidering – inklusive en kort testkörning vid det föreslagna börvärdet följt av mätning av motstånd per meter på en provlängd – ger en bekräftelse på att driftsspänningen ligger inom det elastiska intervallet för det faktiska materialet som bearbetas, snarare än att enbart förlita sig på nominella materialspecifikationer.
