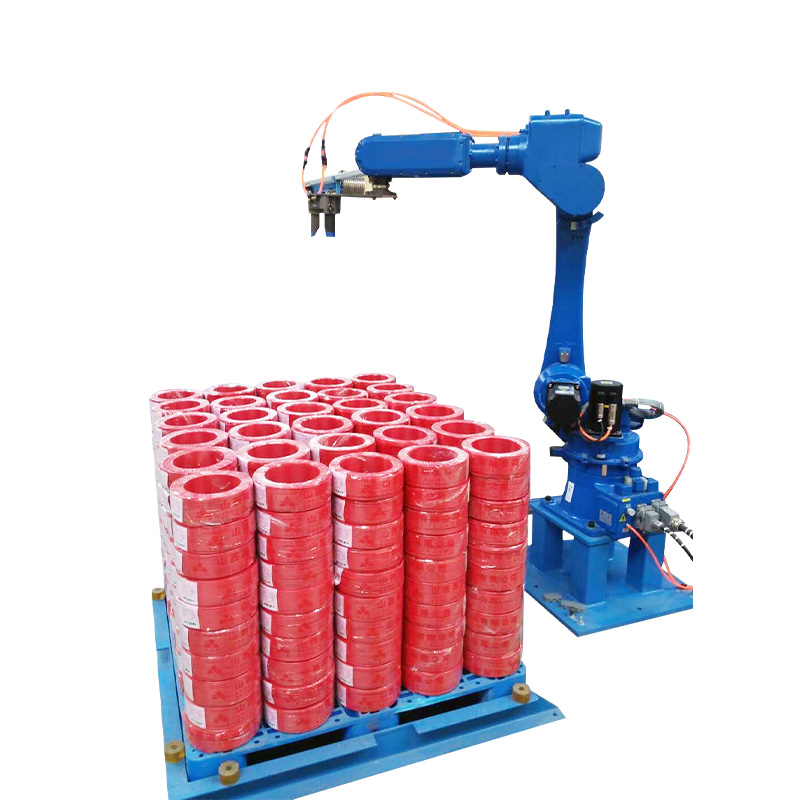

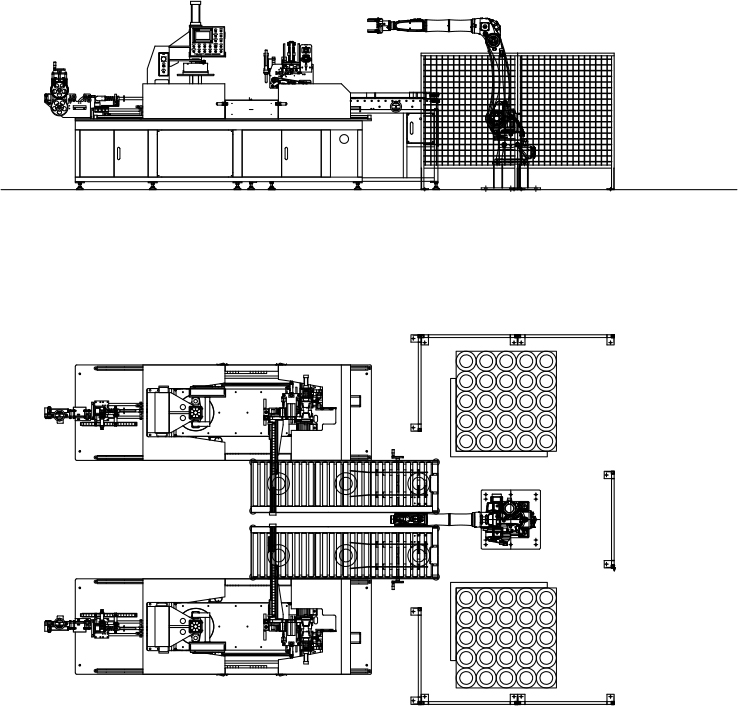

Intelligent robotstaplare

Branschkunskap

Val av end-of-arm verktyg för Robotpalletiserare Systemhantering lindad kabel

End-of-arm-verktyget (EOAT) på en Robotic Palletizer är den enskilda komponenten som är mest ansvarig för huruvida systemet faktiskt uppfyller sina mål för cykeltid och placeringsnoggrannhet i produktionen – men det får mycket mindre teknisk uppmärksamhet än robotarmen själv under specifikationsfasen. För kabeltillverkare är utmaningen särskilt akut eftersom lindad kabel är en mekaniskt besvärlig nyttolast: den är rund, relativt deformerbar, varierar i ytterdiameter över produktfamiljer och presenteras ofta i inkonsekventa positioner och orienteringar på inmatningstransportören. En gripare avsedd för styva kartonger eller enhetliga påsar kommer att misslyckas upprepade gånger på lindad kabel, vilket skapar placeringsfel som ackumuleras till instabila palllaster och kräver manuellt ingripande för att korrigera.

De två dominerande EOAT-metoderna för palletering av lindade kablar är klämgripare och gaffellyftare. Klämgripare applicerar sidotryck från två eller flera käftytor för att hålla fast spolen under överföringen – effektivt för spolar med en jämn ytterdiameter och ett mantelmaterial som är tillräckligt styvt för att motstå deformation under klämkraft. Gaffellyftare för in två eller flera pinnar under spolen och lyfter underifrån, vilket i sig är mer förlåtande för OD-variationer men kräver att spolen presenteras på en känd höjd ovanför transportörens yta och kräver tillräckligt utrymme under spolen för pinninföring. För miljöer med blandade produkter som kör kabel-OD från 8 mm till 60 mm på samma palleteringscell, erbjuder ett hybridverktyg med justerbar klämbredd och ett infällbart bottenstöd det bredaste kompatibilitetsintervallet till priset av högre verktygskomplexitet och längre omställningstid mellan produktfamiljer.

Shanghai Yessjet Precise Machinery Co., Ltd. utvecklar EOAT-specifikationer som en del av Intelligent Robot Stacker systemdesignprocess, som börjar med en nyttolastmatris som dokumenterar spolens OD-intervall, spolens viktintervall, mantelns materialhårdhet och bandkonfiguration för varje kabelprodukt kunden avser att köra. Denna matris driver både verktygets mekaniska design och robotprogrambanan, eftersom en tyngre spole eller en större OD kräver en annan infallsvinkel och retardationsprofil för att bibehålla placeringsnoggrannheten inom den tolerans på ±5 mm som de flesta pallmönster kräver för stabil stapling.

Pallmönsterprogrammering: Statiska mönster vs Adaptiv lagerlogik

Pallmönsterprogrammering i en Intelligent staplingsrobotarm Systemet är mer komplicerat för runda rullade produkter än för rektangulära kartonger, eftersom cirklarna inte fungerar effektivt och gaphanteringen mellan spolarna bestämmer både pallens stabilitet och den effektiva lastdensiteten per pall. Statisk mönsterprogrammering – där varje lager följer ett fördefinierat rutnät för spolplacering – är enkel att implementera och ger förutsägbara resultat för en enda produkt. Statiska mönster blir dock en skuld i miljöer med blandade produkter där spolens OD varierar över körningar, eftersom ett mönster som är optimerat för en 200 mm OD-spole kommer att lämna överdrivna luckor eller orsaka kontaktstörningar från spole till spole när linjen växlar till en 240 mm OD-produkt utan mönsterjustering.

Adaptiv lagerlogik adresserar detta genom att beräkna placeringsrutnätet vid körning baserat på den faktiska spolens OD uppmätt av visionsystemet eller inmatad via recepthanteringsgränssnittet. Robotstyrenheten bestämmer hur många spolar som passar per lager vid den aktuella OD, beräknar det optimala rad- och kolumnavståndet för att centrera mönstret inom pallens fotavtryck, och genererar waypoints för varje placeringsrörelse dynamiskt. Detta tillvägagångssätt eliminerar behovet av att upprätthålla ett bibliotek med statiska mönster för varje produkt-SKU – ett bibliotek som i praktiken blir otympligt och blir en underhållsbörda när nya kabelprodukter introduceras.

Jämförelse av mönstertillvägagångssätt efter produktionsmiljö

Lagerlåsningsmönster - där alternativa lager roteras 90 grader eller förskjuts med en halv spolstigning - förbättrar pallens stabilitet avsevärt för runda spolar, som inte har någon plan yta för att förhindra glidning i sidled. Implementering av lagerlåsning i ett adaptivt mönstersystem kräver att robotstyrenheten spårar det aktuella lagernumret och tillämpar korrekt rotationsförskjutning på det beräknade rutnätet, ett logiskt steg som är enkelt att implementera men som ofta utelämnas i grundläggande statiska mönstersystem eftersom det kräver mer komplex mönsterprogrammering än vad operatörer vanligtvis är tränade att utföra.

Cykeltidsanalys: där intelligenta robotstaplarsystem förlorar tid i verklig produktion

Leverantörsnoterade cykeltider för en intelligent robotstaplare mäts nästan alltid under idealiska förhållanden: en spolestorlek, förpositionerad vid en fast inmatningspunkt, placerad på en tom pall på en fast höjd, utan pallbyte. De verkliga produktionscykeltiderna är konsekvent 15–30 % längre än dessa angivna siffror på grund av faktorer som är närvarande i varje produktionsskift men som saknas i benchmarktestet: variationer i spolens position på inmatningstransportören, pallhöjdsökning när lager ackumuleras, palettbytesavbrott och enstaka omplockning när en spole inte sitter korrekt vid första placeringsförsöket.

Den största återvinningsbara tidsförlusten i de flesta installationer av Intelligent Stacking Robot Arm är pallbytessekvensen – tiden mellan roboten placerar den sista spolen på en hel pall och den första placeringen på en ny tom pall. Manuellt pallbyte med gaffeltruck tar vanligtvis 60–120 sekunder; under detta fönster stannar uppströmslindningslinjen antingen eller ackumulerar spolar på en bufferttransportör som kanske inte har tillräcklig kapacitet för en lång utbytessekvens. Automatiserade pallautomater – som förpositionerar en tom pall under robotens arbetskuvert medan den nuvarande pallen fortfarande fylls på – minskar utbytesgapet till 10–20 sekunder och eliminerar beroendet av gaffeltruckens tillgänglighet, som i flerlinjeanläggningar ofta är en delad resurs som skapar schemaläggningskonflikter.

• Inmatningstransportörens positionering: Spolepositionsvariation på ±30 mm på inmatningstransportören lägger till 0,3–0,8 sekunder per plockcykel för ett synstyrt system som utför positionskorrigering – över 500 plockningar per skift representerar detta 2,5–6,5 minuter av kumulativ förlorad tid
• Kompensation för pallhöjd: Varje efterföljande lager höjer placeringspunkten med spolstapelns höjd; roboten måste färdas ett längre vertikalt avstånd för de övre skikten och lägga till 0,2–0,5 sekunder per placering jämfört med markskiktscykeln – detta påverkar en hel pall med 6–8 lager
• Välj om händelser: Spolar som inte sitter korrekt efter det första placeringsförsöket kräver att roboten lyfter, flyttar och sätter tillbaka - en sekvens som tar 3–8 sekunder och sker med en hastighet av 1–3 % av det totala antalet val i system utan placeringsbekräftelsesensorer
• Spännsvansinterferens: Lösa remsvansar på felaktigt fastspända spolar kan störa intilliggande spolar under placeringen, vilket kräver 2–5 sekunders uppehåll för att svansen ska sätta sig innan roboten släpper spolen - ett problem som spårar tillbaka till uppströmsbandningsstationen snarare än roboten själv

Vision System Integration in Robotic Palletizer Cells: Calibration and Drift Management

Vision-guided Robotic Palletizer-system i kabeltillverkningsmiljöer står inför kalibreringsutmaningar som skiljer sig från typiska industriella vision-applikationer eftersom arbetsmiljön kombinerar vibrationer från intilliggande maskiner, varierande omgivningsbelysning från rörelser över huvudet och produktens ytegenskaper - fastspända spolar med reflekterande bandmaterial och matt eller halvblank yta som skapar en kontrasterande mantel i beroende av ljus och glansig yta. färg på jackan. Ett visionsystem som är kalibrerat på morgonen under stabil fabriksbelysning kan ge plockpositionsfel på 5–15 mm i mitten av växlingen om skuggor över kranen eller vibrationer i intilliggande utrustning har förskjutit den effektiva beräkningen av bildens tyngdpunkt.

Det mest effektiva tillvägagångssättet för att hantera synkalibreringsdrift i produktionsmiljöer är en kombination av fast strukturerad belysning inom synfältet – oberoende av omgivande fabriksbelysning – och en periodisk verifieringsrutin för kalibrering i cykeln. Den strukturerade belysningen, vanligtvis ett ringljus eller linjärt skenljus monterat på kamerafästet, säkerställer att belysningsgeometrin är konstant oavsett omgivningsförhållanden. Kalibreringskontrollen i cykeln innebär att roboten periodiskt väljer ett referensmål vid en känd position och jämför visionsystemets rapporterade position med den kända marksanningen; avvikelser över ett tröskelvärde utlöser en automatisk omkalibreringsrutin innan produktionen fortsätter.

Termisk drift är ett sekundärt kalibreringsproblem i anläggningar utan klimatkontroll. Kamerans monteringsfäste och robotbasen expanderar båda termiskt under dagen, vilket förskjuter det rumsliga förhållandet mellan kameraramen och robotens världsram med bråkdelar av en millimeter som ackumuleras till placeringsfel på 3–8 mm vid högsta eftermiddagstemperatur. Att kompensera för termisk drift kräver antingen en temperaturkoefficientkorrigering i robot-till-kamera-transformationsmatrisen – härledd från en kalibreringskörning vid flera temperaturer – eller en stel monteringsstruktur av Invar-legering för kameran som minimerar termisk expansion. De flesta produktionsanläggningar åtgärdar detta pragmatiskt genom att utöka placeringstoleransen i pallmönstret för att absorbera driftintervallet, och accepterar en liten minskning av palldensitet i utbyte mot att kalibreringsunderhållsbördan elimineras.

Säkerhetsarkitektur i intelligent stapling av robotarmceller: bortom säkerhetsstängslet

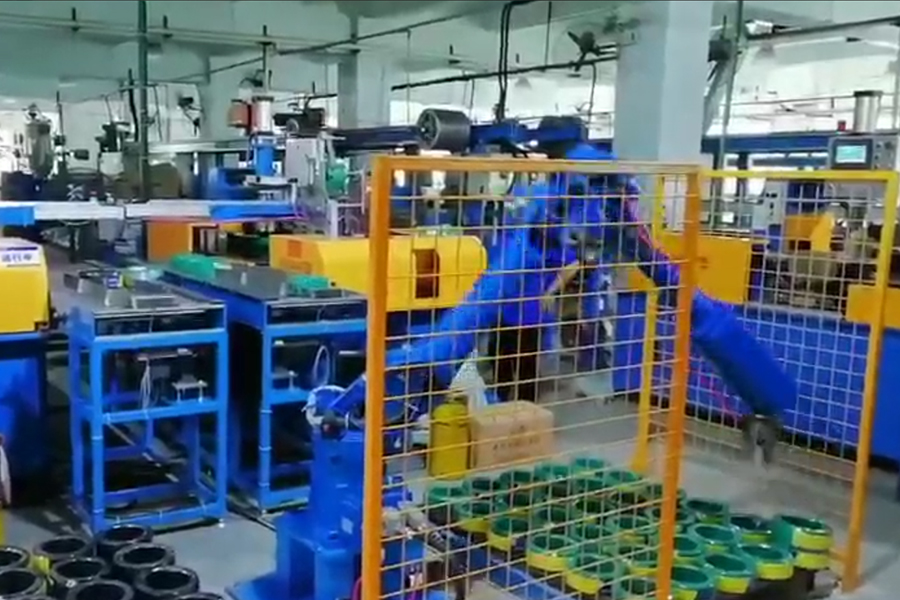

Traditionell säkerhetsarkitektur för industriella robotceller förlitar sig på ett fysiskt omkretsstängsel med förreglade tillträdesgrindar – en lösning som är effektiv men skapar driftsfriktion i anläggningar där operatörer behöver frekvent åtkomst till robotens arbetshölje för rensning av spiralstopp, kvalitetsinspektion av pallar eller hantering av bandsvans. Vid palletering av kablar med hög genomströmning minskar frekventa stängselavbrott den effektiva systemets drifttid avsevärt eftersom varje portinträde utlöser ett fullständigt säkerhetsstopp och kräver en avsiktlig omstartssekvens innan produktionen återupptas. Den kumulativa effekten över ett produktionsskift kan stå för 5–10 % av den totala tillgängliga tiden, vilket kompenserar för en del av arbetsbesparingarna som den intelligenta staplingsrobotarmen installerades för att leverera.

Moderna Intelligent Robot Stacker-installationer använder i allt högre grad samarbetssäkerhetsarkitekturer som ersätter eller kompletterar perimeterstängslet med områdesskannrar, säkerhetsklassade visionsystem och kraftbegränsade robotlägen. Områdesskannrar – laserbaserade säkerhetsanordningar monterade på golvnivå – definierar konfigurerbara säkerhetszoner inom robotens arbetshölje. När en operatör går in i en definierad zon minskar roboten till en säker reducerad hastighet (vanligtvis 250 mm/s eller lägre, enligt ISO/TS 15066) istället för att stanna helt, vilket tillåter begränsad samexistens mellan människa och robot för inspektion och mindre ingripandeuppgifter utan ett fullständigt produktionsstopp. Fullt stopp utlöses fortfarande om operatören penetrerar den inre uteslutningszonen runt det aktiva pick-and-place-området.

• Säkerhetsklassat övervakat stopp (SRMS): Roboten stannar och håller position när en operatör går in i den övervakade zonen; produktionen återupptas automatiskt när operatören lämnar — ingen manuell omstart krävs, vilket minskar driftstopptiden för åtkomsthändelser till transittiden genom zonen
• Hastighets- och separationsövervakning (SSM): Roboten minskar kontinuerligt hastigheten när operatören närmar sig, beräknat i realtid från skanneravståndsmätningen - det närmaste inflygningsavståndet avgör om roboten bromsar in till låg hastighet, reducerad hastighet eller skyddsstopp
• Effekt- och kraftbegränsning (PFL): Tillgänglig på kollaborativa robotplattformar, begränsar PFL kraften som robotarmen kan utöva vid kontakt – lämplig för kabelspoleapplikationer med lägre nyttolast där spolvikten ligger inom samverkansrobotens nyttolastintervall (vanligtvis upp till 16 kg för nuvarande samarbetsplattformar)
• Säkerhets-PLC-integration: Alla säkerhetsfunktioner – områdesskannerzoner, grindspärrar, nödstoppskretsar och robotsäkerhetsingångar – bör hanteras genom en dedikerad säkerhets-PLC (SIL 2 eller PLe-klassad) snarare än genom standardmaskinens PLC, vilket säkerställer att säkerhetslogiken inte oavsiktligt kan modifieras under recept- eller programändringar

Grundades 2002 i Shanghai och expanderade genom etableringen av Jiangsu Yessjet Precise Machinery Co., Ltd. i Yixing 2017, Shanghai Yessjet Precise Machinery Co., Ltd. designar säkerhetsarkitekturer för Robotic Palletizer i överensstämmelse med ISO 10218-2 och GB 11291.2 kraven för systemlayout från den initiala systemlayoutfasen. Säkerhetszonskonfiguration, åtkomstfrekvensanalys och design av omstartsprocedur dokumenteras under fabriksacceptanstestet och valideras på plats under driftsättningen – vilket säkerställer att säkerhetsarkitekturen som installerad matchar det faktiska arbetsflödet för operatören i kundens anläggning snarare än ett teoretiskt åtkomstmönster som antas under designfasen.
