Spolegeometrikontroll: Varför innerdiameterkonsistens är viktigare än det ser ut

In Helautomatisk rullningsförpackningsutrustning , den inre diametern (ID) av en färdig spole behandlas sällan som en kritisk processvariabel – ändå påverkar den direkt nedströmshantering, återförsäljardisplaykompatibilitet och kabelns mekaniska beteende under utbetalning. En spole lindad med inkonsekvent ID – orsakad av dornexpansionstidsfel, inkonsekvent kärnklämtryck eller variation i linjespänningen under de första lindningsvarven – kommer att producera en spole som sitter ojämnt på displaykrokar, blockerar automatiska utbetalningsmaskiner på installationsplatser och genererar högre restspänning i kabelisoleringen i det innersta. För små byggnadstrådar som är lindade i 50 m eller 100 m spolar, kan även en 3–5 mm ID-variation över en produktionssats utlösa kundklagomål som går tillbaka till lindningsmaskinen, inte själva kabeln.

Grundorsaken till ID-variation i automatiska lindningsmaskiner är nästan alltid i dornfrigöringssekvensen. Expanderande dornkonstruktioner håller spolens kärna under lindningen, dra sedan ihop sig för att frigöra den färdiga spolen för överföring. Om sammandragningstiden är bunden till en fast timer snarare än en positionsbekräftad servosignal, kommer termisk expansion av dornkroppen under kontinuerlig höghastighetsdrift gradvis att förskjuta den effektiva frigöringsdiametern – vilket ger spolar som är något mindre i ID när maskinen värms upp under ett produktionsskift. Fixeringen är positions-feedback-bekräftad dornaktivering, där styrsystemet verifierar den faktiska dornarmens position vid både expanderings- och kontraktsbörvärden innan lindnings- eller överföringscykeln fortsätter.

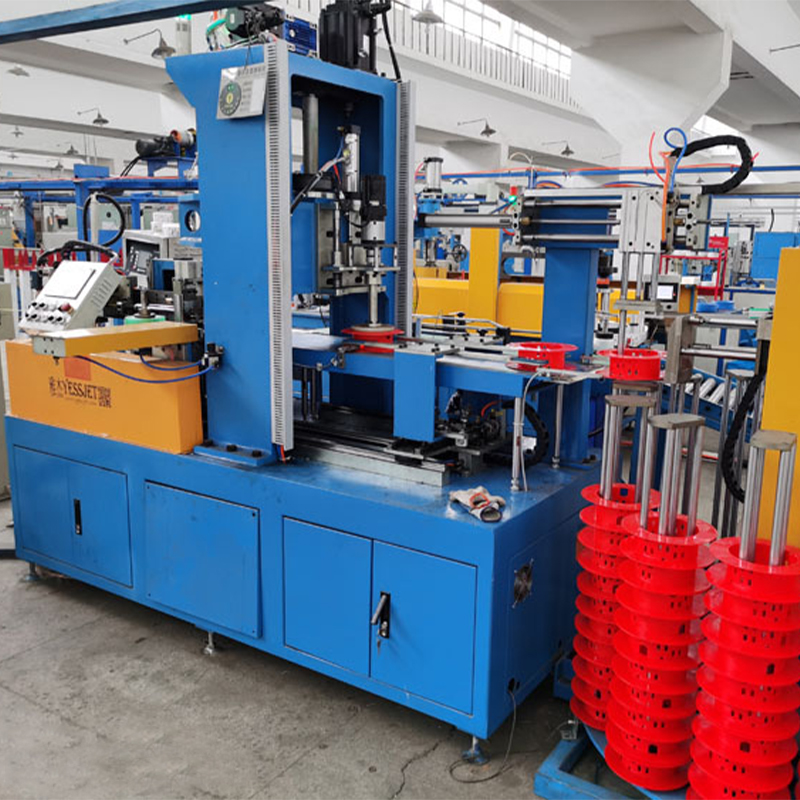

Shanghai Yessjet Precise Machinery Co., Ltd. tar itu med detta genom servostyrd dornmanövrering med kodarbekräftad positionsverifiering på sitt sortiment av helautomatiska rullningsförpackningar. Dornpositionen loggas per spolcykel, vilket gör det möjligt för kvalitetsingenjörer att korrelera eventuella ID-avvikelser till ett specifikt produktionsfönster – en förmåga som har stor betydelse när man hanterar kundanspråk på stora partier.

Spänningshantering över hela upprullningscykeln

Trådspänningen under spolning är inte ett enda börvärde – det är en dynamisk variabel som måste hanteras aktivt över minst fyra distinkta faser av varje spolcykel: den initiala lindningen, lindningen i stadigt tillstånd, retardationen när det gäller målmätarräkningen och sekvensen för klippning och överföring av svansen. Att köra ett fast spänningsbörvärde över alla fyra faserna är ett av de vanligaste konfigurationsfelen i installationer av helautomatisk coiling packaging Equipment, och det ger defekter som är svåra att diagnostisera eftersom de förekommer inkonsekvent snarare än på varje spole.

Under den första lindningen måste spänningen vara något högre än steady-state för att säkerställa att de första skikten sitter stadigt mot dornen utan att glida. Om de första två till tre omslagen är lösa, kan hela spolen förskjutas radiellt under överföringssekvensen, vilket ger en spole med ett off-center utseende och ojämn lagerstapling. Under retardationsfasen som närmar sig gränsvärdet för mätarräkningen, måste spänningen minskas proportionellt mot linjehastigheten - om spänningen förblir vid stabila värden medan linjen retarderar, absorberar den ackumulerande dansrullens position överskottet, men spolens bakände upplever en spänningshöjning i skärningsögonblicket, vilket potentiellt sträcker ut sina finledargränskablar bortom den avskurna gränspunkten.

Rekommenderad spänningsprofil genom lindningsfas

Implementering av en flerfasig spänningsprofil kräver ett styrsystem som spårar lindningsförlopp i realtid - antingen via mätarräknarpuls från avdragsgivaren eller via en direkt lagerräkningsalgoritm i lindnings-PLC:n. Fast-timerbaserad fasväxling är inte tillförlitlig vid variabla linjehastigheter eftersom faslängden ändras med produktionshastigheten, och en timer kalibrerad till 300 m/min kommer att vara betydligt ur fas vid 150 m/min under en produktkörning med reducerad hastighet.

Mätarräkningsnoggrannhet: Kodarupplösning kontra verkliga felkällor

Noggrann mätarräkning är ett grundläggande krav för alla installationer av helautomatisk upprullningsförpackningsutrustning. Kunder som köper lindad kabel per meter – oavsett om de är 50 meter långa spolar eller industriella 500 meter trumpaket – har lagstadgade metrologiskyldigheter och kvalitetsåtaganden som beror på utrustningen som levererar spolar inom den deklarerade toleransen för mätarräkning. De flesta utrustningsspecifikationer anger kodarupplösning som den primära noggrannhetsindikatorn, men kodarupplösning är bara en av flera felkällor, och den är sällan den dominerande i verkliga produktionsmiljöer.

Den mest betydande källan till mätfel i praktiken är mätning av hjulslirning - skillnaden mellan den linjära sträcka som mäthjulet färdas och den faktiska kabellängden som passerar under det. Slirning uppstår när kabelytans förorening (smörjmedel, vattenöverföring från kyltråg) minskar friktionen mellan kabelmanteln och mäthjulet, eller när kontaktkraften på mäthjulet är otillräcklig för kabeldiametern och mantelns hårdhet. En slirhastighet på 0,5 % – knappt märkbar under drift – ger ett 0,25 m fel på en 50 m spole, vilket är på gränsen till tolerans för de flesta standarder för detaljhandelstrådar och långt utanför toleransen för precisionskabelspecifikationer.

• Val av hjulmaterial: Räfflade stålhjul presterar bättre än gummibelagda hjul på våta eller smorda ytor; polyuretanhjul erbjuder en balans mellan grepp och jackmarkeringsmotstånd för mjukmantlade kablar
• Kontaktkraftskalibrering: Fjäderbelastat mäthjulstryck bör verifieras kvartalsvis med en kalibrerad kraftmätare - fjäderutmattning gör att kontaktkraften minskar med 20–30 % under sex till tolv månaders kontinuerlig drift
• Verifiering av dubbla kodare: Korsreferensering av mäthjulsgivaren med en sekundär givare på dragledaren ger en signal för gliddetektering i realtid - varje bestående skillnad över 0,2 % mellan de två räknevärdena utlöser en varning innan felet ackumuleras till en full spole
• Temperaturkompensation: Termisk sammandragning av kabeln efter att ha lämnat kyltråget gör att den uppmätta längden vid den varma lindningspunkten skiljer sig något från den omgivningstemperaturlängd som kunden mäter — för långa spolar över 200 m kan denna termiska korrigering vara 0,1–0,3 % beroende på blandning och extruderingstemperatur

Integration av band och tejpning: Sekvenslogik och fellägen

Automatiska bandnings- och tejpningsstationer integrerade i en helautomatisk coiling packaging Equipment-linje behandlas ofta som perifera tillbehör - beställs som tillval och konfigureras sedan under driftsättningen med minimal teknisk uppmärksamhet. I praktiken är bindnings- och tejpsekvenslogiken en av de vanligaste källorna till ledningsstopp under de första sex månaderna av drift, och fellägen kan nästan helt förhindras genom korrekt sekvensdesign och felåterställningsplanering under den inledande driftsättningsfasen.

Den grundläggande utmaningen är att bandnings- och tejpningsstationer måste slutföra sin cykel inom ett fast tidsfönster som bestäms av inter-coil-överföringsintervallet. På en höghastighetslinje som producerar 50 m spolar i 400 m/min, är en ny spole redo för bandning var 7,5:e sekund. Om bandningshuvudets cykeltid – inklusive bandmatning, spänning, tätning och skärning – överskrider detta intervall även ibland, backar överföringstransportörens kön upp och uppströmslindningsmaskinen måste pausa, vilket skapar ett produktionsgap som bryter den kontinuerliga produktionen av extruderingslinjen. Det är viktigt att förstå denna tidsbegränsning innan du väljer bandningsutrustning; många vanliga industriella bandningshuvuden har cykeltider på 4–6 sekunder per band, vilket ger nästan ingen marginal för tvåbandskonfigurationer vid höga linjehastigheter.

Vanliga fellägen i bandintegrering inkluderar bandfelmatning orsakad av variationer i spolens yttre diameter (bandstyrkanalen är dimensionerad för en nominell ytterdiameter och fastnar när spolen blir stor), tätningsfel från temperaturvariationer i värmeförseglingsfriktionssvetsen och spolrotation under bandning orsakad av otillräckligt spiralklämtryck från överföringsarmen. Vart och ett av dessa fellägen kräver en specifik felåterställningsrutin i PLC:n – inte bara ett larm som stoppar linjen, utan en sekvens som säkert avvisar den avspända spolen till ett manuellt omarbetningsläge, återställer bandningshuvudet och återupptar automatisk drift utan att kräva att en operatör manuellt åtgärdar felet vid maskinen.

Shanghai Yessjet Precise Machinery Co., Ltd. bygger felåterställningslogik för bandning och tejpning av stationer i standardlinjestyrningsarkitekturen, snarare än att behandla det som en eftertanke om driftsättning av platsen. Ingenjörsteamet dokumenterar varje felläge med dess återställningssekvens under fabriksacceptanstestet, vilket säkerställer att operatörerna förstår både det automatiska återställningsbeteendet och de manuella interventionsstegen innan linjen går in i produktion.

Eftermontering av manuella lindningslinjer med helautomatisk utrustning: en realistisk bedömning

Beslutet att eftermontera en manuell lindningsoperation med helautomatisk rullningsförpackningsutrustning innebär avvägningar som inte alltid framgår av leverantörspresentationer. Produktivitetsvinsterna är verkliga – en välintegrerad automatisk lindningslinje kan producera konsekventa spolar med tre till fem gånger hastigheten för manuell lindning med betydligt lägre arbetsinsats – men övergången kräver processdisciplin som manuella operationer vanligtvis inte har på plats, och frånvaron av den disciplinen är den främsta anledningen till att eftermonteringsprojekt underpresterar jämfört med initiala prognoser.

Manuella upprullningsoperationer är i sig flexibla på sätt som automatisk utrustning inte är. En manuell coiler kan hantera en 40 mm OD pansarkabel och en 6 mm OD byggtråd på samma skift utan något annat än en annan spolform och en förändring i operatörsteknik. En automatisk lindningsmaskin hanterar produktväxling genom receptval och mekanisk justering, men justeringsområdet är begränsat - dorndiameterintervall, dansarslag, bandstyrningsbredd och överföringsarmsgeometri har alla fysiska gränser som definierar vilka kabelfamiljer som maskinen kan hantera. Innan man förbinder sig till en eftermontering är en realistisk granskning av kabelns OD-intervall, mantelhårdhetsvariation och spolstorleksmatris över produktionsmixen väsentlig för att bekräfta att en enda automatisk spolmaskinskonfiguration kan täcka hela omfattningen.

• Processdisciplinkrav: Automatiska lindningsmaskiner kräver stabil uppströms linjehastighet — toleransen för hastighetsvariation är vanligtvis ±2 % för korrekt spolgeometri. Manuella linjer körs ofta med större hastighetsvariationer som operatörerna kompenserar för instinktivt men som automatisk utrustning inte kan absorbera utan dansarspill eller spänningsspikar
• Spårbarhet för mätarräkning: Automatisk utrustning genererar räkneuppgifter per spole som en standardutgång. Detta är en fördel för kvalitetsdokumentation men kräver att uppströms extruderingsprocessen redan upprätthåller stabil linjehastighet - om linjehastigheten fluktuerar avsevärt beror mätarräkningens noggrannhet på mäthjulssystemet snarare än en tillförlitlig uppströmsreferens
• Underhållskapacitet: Automatisk lindningsutrustning innehåller servodrivenheter, pneumatiska ställdon, visionsensorer (på etikettförsedda modeller) och värmeförseglingsenheter som kräver planerat förebyggande underhåll med intervaller på 500–2 000 timmar. Anläggningar som har använt manuell upprullning med minimal underhållsinfrastruktur måste upprätta reservdelslager och utbildad underhållspersonal innan eftermonteringen startar
• Övergångstidsredovisning: Produktbyte på en automatisk lindningslinje tar 15–45 minuter beroende på omfattningen av mekanisk justering som krävs. För verksamheter som kör många små partier av olika kabeltyper i ett enda skift kan kostnaden för övergångstid delvis kompensera produktivitetsvinsten per spole - en faktor som bör modelleras mot det faktiska produktionsschemat innan investeringsbeslutet är slutgiltigt

Etablerat i Shanghai 2002 med investeringar från Taiwan, Shanghai Yessjet Precise Machinery Co., Ltd. har stött kabeltillverkare genom både greenfield-installationer av helautomatisk rullningsutrustning och komplexa eftermonteringsprojekt på befintliga manuella linjer. I och med den efterföljande etableringen av Jiangsu Yessjet Precise Machinery Co., Ltd. i Yixing, Wuxi 2017, utökade företaget sin ingenjörs- och tillverkningskapacitet för att stödja större automationsintegrationsprojekt – inklusive uppgraderingar av flerlinjes lindningssystem där produktionskontinuitet under eftermonteringsövergången är en primär begränsning. Utvärderingsprocessen för eftermontering inkluderar en produktionsrevisionsfas som kvantifierar nuvarande manuella utmatningshastigheter, produktmixens komplexitet och uppströms linjehastighetsstabilitet innan någon utrustningsrekommendation görs.
